توضیحات

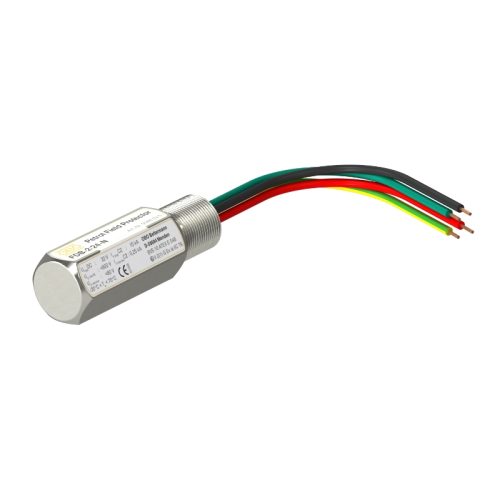

سرج ارستر Type 2+3 / C2+C1 مدل FDB-3 24-M کد ۵۰۹۸۳۸۲
MCR protection for explosive areas, 3-pole, 24 V
Petrol Field Protector FDB for intrinsically safe measuring circuits and bus systems
• Different connection technologies available (metric/NPT)
• Low protection level at high current load
• Easy mounting on field devices
• Negligible internal capacitance and inductance
• Stainless steel housing with pressure-resistant encapsulation
• ATEX approval: II 2(1) G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 48)
Application: Flow sensors, temperature sensors
توضیحات تکمیلی
| وزن | 190 g |
|---|---|
| کد محصول | 5098382 |
| مدل | FDB-3 24-M |
| حداکثر ولتاژ پیوسته (V) (AC) | – |
| مدل پل | – |
| تائیدیه | – |
| جریان تخلیه کل سوییچینگ(8/20) (kA) | – |
| سطح مقطع عرضی کابل, انعطاف‌پذیر (ریز - سیم) | – |
| عملکرد کانال Ansi / EA | – |
| عملکرد کانال ISO / IEC | – |
| سطح حفاظت از ولتاژ ترکیبی [L - PE] | – |
| سطح مقطع کابل خشک | – |
| سطح مقطع کابل قابل انعطاف | – |
| سطح مقطع کابل چند رشته | – |
| سیستم اتصال | – |
| Division unit TE (17.5 mm) | – |
| نحوه اتصال | Connection cable |
| تأییدیه EX | II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048) |
| ظرفیت قطع جریان دنباله ای (eff] (N-PE] | – |
| محدوده فرکانس (MHz) | – |
| سیگنال کنتاکت | ندارد |
| جنس بدنه | V2A |
| جریان تخلیه صاعقه(10/350) (kA) | – |
| قابلیت تحمل حداکثر جریان ضربه ای پایدار بین سیم و زمین | C2: 5 kV / 2,5 kA (8/20µs) |
| قابلیت تحمل حداکثر جریان ضربه ای پایدار بین سیم و سیم | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Insertion loss | – |
| نوع نصب | Screw-on |
| ناحیه حفاظتی | 3→1 |
| حداکثر ولتاژ عملیاتی پیوسته | – |
| حداکثر جریان فیوز پشتیبان | – |
| بیشترین جریان فیوز پشتیبان (A) | – |
| ماکزیمم ولتاژ پیوستهv) AC) | 22 |
| نحوه نصب | Connection cable 1.5 mm² Length ~ 250 mm |
| ماکزیمم جریان تخلیه سوییچینگ (8/20) (kA) | – |
| ماکزیمم ولتاژ پیوستهv) DC) | 32 |
| نحوه نصب | M20 x 1.5 external thread |
| ولتاژ اسمی(V) | – |
| جریان اسمی تخلیه سوییچینگ(8/20) (kA) | – |
| جریان اسمی تخلیه سوییچینگ(8/20) (kA) | – |
| ولتاژ اسمی (V) | – |
| تعداد پل ها | 3 |
| محدوده دما عملیاتی | – |
| Protection level | – |
| سطح حفاظت ولتاژ [L-N] | – |
| سطح حفاظت ولتاژ (N-PE) | – |
| Protection level wire-earth | – |
| Protection level wire-wire | – |
| درجه حفاظت | IP65/67 |
| جریان نامی (A) | – |
| Residual voltage [L-N] @ 1 kA | – |
| Residual voltage [L-N] @ 5 kA | – |
| Response time | – |
| Return loss | – |
| مقطع عرضی کابل جامد (تک / چند رشته) | – |
| Series resistance per wire | – |
| اتصال محافظ | – |
| دسترسی اتصال محافظ | – |
| ظرفیت قطع جریان دنباله ای | – |
| دسته بندی بر اساس استاندارد EN ۶۱۶۴۳-۱۱ | – |
| دسته بندی بر اساس استاندارد IEC ۶۱۶۴۳-۱۱ | -, Class I |
| دسته بندی بر اساس استاندارد UL 1449 | – |
| محدوده دما | 70+-20- |
| استاندارد تست | IEC 61643-21 |
| جریان تخلیه کل سوییچینگ(8/20) (kA) | 10 |
| جریان کل تخلیه صاعقه(10/350) (kA) | – |
| ولتاژ نامی (v) | – |
| Voltage protection level | – |
| Wave resistance | – |
| طبقه بندی | Type 2+3 / C2+C1 |
| میزان آمپر | – |
| ولتاژ قطع | – |
| ظرفیت قطع جریان دنباله ای | – |
