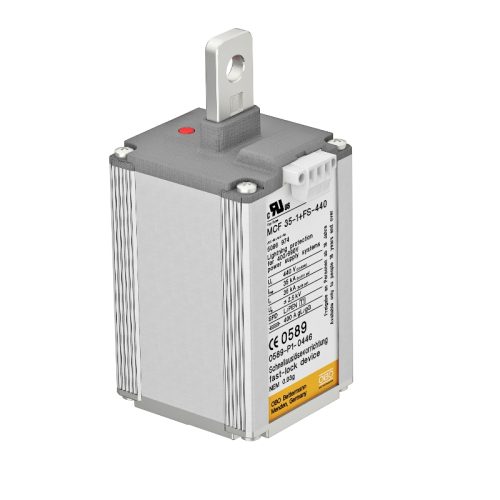

سرج ارستر OBO کد ۵۰۹۶۹۷۴ تایپ ۱ مدل MCF 35-1+FS-440

12,860,000 تومان

Lightning arrestor type 1

• For lightning protection equipotential bonding to DIN EN 62305 (IEC 62305)
• Lightning current arresting capacity 35 kA (10/350) per pole
• Follow current extinguishing 50 kAeff, arrestor back-up fuse up to 400 A gL/gG
• Encapsulated, non-extinguishing spark gap arrestor for use in distributor housings
• Cut-off unit with visual indicator
• Remote signalling with potential-free changeover contact

Application: Without exception for 400/690 V network systems

دسته: Lightning arrestor MCF 35, 400/690 V for power networks, تجهیزات ارتینگ و سرج ارستر, سرج ارستر نوع 1 (صنعتی), سرج ارسترهای صفحه اصلی, محصولات صفحه اصلی برچسب: سرج ارستر, سرج ارستر MCF, سرج ارستر MCF 35, سرج ارستر obo, سرج ارستر ابو, سرج ارستر اوبو
  • توضیحات
  • توضیحات تکمیلی
  • نظرات (0)

توضیحات

surge-arrestor-5096974





surge-arrestor-5096974





surge-arrestor-5096974





توضیحات تکمیلی

وزن 980 g
ابعاد 73.2 × 69.68 × 159.1 cm
کد محصول

5096974

مدل

MCF 35-1+FS-440

حداکثر ولتاژ پیوسته (V) (AC)

–

مدل پل

–

ولتاژ اسمی(V)

400

تائیدیه

–

جریان تخلیه کل سوییچینگ(8/20) (kA)

–

سطح مقطع عرضی کابل, انعطاف‌پذیر (ریز - سیم)

–

عملکرد کانال Ansi / EA

–

عملکرد کانال ISO / IEC

–

سطح حفاظت از ولتاژ ترکیبی [L - PE]

–

سطح مقطع کابل خشک

–

سطح مقطع کابل قابل انعطاف

–

سطح مقطع کابل چند رشته

–

سیستم اتصال

–

Division unit TE (17.5 mm)

–

نحوه اتصال

–

تأییدیه EX

–

ظرفیت قطع جریان دنباله ای

50

ظرفیت قطع جریان دنباله ای (eff] (N-PE]

–

محدوده فرکانس (MHz)

–

سیگنال کنتاکت

دارد

جنس بدنه

–

جریان تخلیه صاعقه(10/350) (kA)

35

قابلیت تحمل حداکثر جریان ضربه ای پایدار بین سیم و زمین

–

قابلیت تحمل حداکثر جریان ضربه ای پایدار بین سیم و سیم

–

Insertion loss

–

نوع نصب

–

ناحیه حفاظتی

–

حداکثر ولتاژ عملیاتی پیوسته

440

حداکثر جریان فیوز پشتیبان

–

بیشترین جریان فیوز پشتیبان (A)

400

ماکزیمم ولتاژ پیوستهv) AC)

–

نحوه نصب

–

ماکزیمم جریان تخلیه سوییچینگ (8/20) (kA)

–

ماکزیمم ولتاژ پیوستهv) DC)

–

نحوه نصب

–

جریان اسمی تخلیه سوییچینگ(8/20) (kA)

35

جریان اسمی تخلیه سوییچینگ(8/20) (kA)

–

ولتاژ اسمی (V)

–

تعداد پل ها

–

محدوده دما عملیاتی

–

Protection level

–

سطح حفاظت ولتاژ [L-N]

–

سطح حفاظت ولتاژ (N-PE)

–

Protection level wire-earth

–

Protection level wire-wire

–

درجه حفاظت

IP20

جریان نامی (A)

–

Residual voltage [L-N] @ 1 kA

–

Residual voltage [L-N] @ 5 kA

–

Response time

–

Return loss

–

مقطع عرضی کابل جامد (تک / چند رشته)

–

Series resistance per wire

–

اتصال محافظ

–

دسترسی اتصال محافظ

–

ظرفیت قطع جریان دنباله ای

–

دسته بندی بر اساس استاندارد EN ۶۱۶۴۳-۱۱

Type 1

دسته بندی بر اساس استاندارد IEC ۶۱۶۴۳-۱۱

Class I

دسته بندی بر اساس استاندارد UL 1449

–

محدوده دما

85+-40-

استاندارد تست

–

جریان تخلیه کل سوییچینگ(8/20) (kA)

–

جریان کل تخلیه صاعقه(10/350) (kA)

–

ولتاژ نامی (v)

–

Voltage protection level

2,5

Wave resistance

–

طبقه بندی

–

میزان آمپر

–

ولتاژ قطع

–
