surge-arrestor-5096878

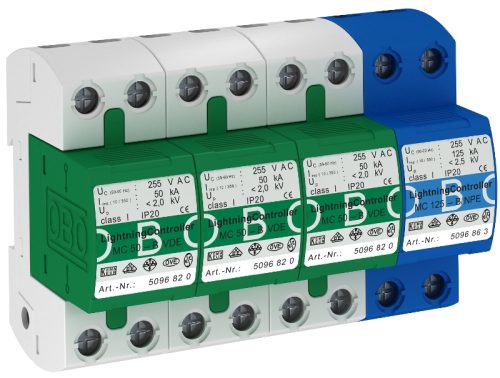

سرج ارستر تایپ ۱ مدل MC 50-B 3+1 کد ۵۰۹۶۸۷۸

13,000,000 تومان

Lightning current arrestor, 3-pole + NPE

LightningController-Set, 4-pole, for use in TN-S and TT networks:

Completely pre-terminated and ready for connection, consisting of:
MC 50-B VDE: Lightning current arrestor, type 1 (Class B) to EN 61643-11 for interface 0 to 1 (LPZ) according to lightning protection zone concept to IEC 61313-1 and DIN VDE 0185-305.
MC 125-B/NPE: N-PE spark gap, type 1 (Class B) to IEC 61643 for use in TN-S and TT systems.

• VDE test marks
• Conforms to VDN Directive 2nd Edition 2004
• Upper part and base, plug-in upper part
• Arresting capacity 125 kA 10/350 µs
• Voltage protection level • Line following current quenching 25 kA Ipeak
• Incl. plug caps for identifying the connections
• Encapsulated, non-extinguishing spark gap: can be used in standard distributor housings

Application example: Lightning current arrestor in accordance with VDN Directive 2nd Edition 2004 for pre-meter area.
Note: Required as decoupling length for surge voltage protection of 5 m of cable.

در انبار موجود نمی باشد

دسته: Lightning current arrestor MC, 255 V for TN-S and TT networks, تجهیزات ارتینگ و سرج ارستر, سرج ارستر نوع 1 (صنعتی) برچسب: سرج ارستر, سرج ارستر obo, سرج ارستر ابو, سرج ارستر اوبو
  • توضیحات
  • توضیحات تکمیلی
  • نظرات (0)

توضیحات

surge-arrestor-5096878





surge-arrestor-5096878







surge-arrestor-5096878





توضیحات تکمیلی

وزن 1680 g
ابعاد 140 × 49.5 × 100 cm
کد محصول

5096878

مدل

MC 50-B 3+1

حداکثر ولتاژ پیوسته (V) (AC)

–

مدل پل

–

تائیدیه

–

جریان تخلیه کل سوییچینگ(8/20) (kA)

125

سطح مقطع عرضی کابل, انعطاف‌پذیر (ریز - سیم)

–

عملکرد کانال Ansi / EA

–

عملکرد کانال ISO / IEC

–

سطح حفاظت از ولتاژ ترکیبی [L - PE]

–

سطح مقطع کابل خشک

10-50

سطح مقطع کابل قابل انعطاف

10-25

سطح مقطع کابل چند رشته

10-35

سیستم اتصال

–

Division unit TE (17.5 mm)

8

نحوه اتصال

–

تأییدیه EX

–

ظرفیت قطع جریان دنباله ای (eff] (N-PE]

25, –

محدوده فرکانس (MHz)

–

سیگنال کنتاکت

دارد

جنس بدنه

–

جریان تخلیه صاعقه(10/350) (kA)

50

قابلیت تحمل حداکثر جریان ضربه ای پایدار بین سیم و زمین

–

قابلیت تحمل حداکثر جریان ضربه ای پایدار بین سیم و سیم

–

Insertion loss

–

نوع نصب

–

ناحیه حفاظتی

1→0

حداکثر ولتاژ عملیاتی پیوسته

–

حداکثر جریان فیوز پشتیبان

–

بیشترین جریان فیوز پشتیبان (A)

500

ماکزیمم ولتاژ پیوستهv) AC)

–

نحوه نصب

–

ماکزیمم جریان تخلیه سوییچینگ (8/20) (kA)

–

ماکزیمم ولتاژ پیوستهv) DC)

–

نحوه نصب

–

ولتاژ اسمی(V)

230

جریان اسمی تخلیه سوییچینگ(8/20) (kA)

50

جریان اسمی تخلیه سوییچینگ(8/20) (kA)

–

ولتاژ اسمی (V)

–

تعداد پل ها

–

محدوده دما عملیاتی

–

Protection level

–

سطح حفاظت ولتاژ [L-N]

–

سطح حفاظت ولتاژ (N-PE)

–

Protection level wire-earth

–

Protection level wire-wire

–

درجه حفاظت

IP20

جریان نامی (A)

–

Residual voltage [L-N] @ 1 kA

–

Residual voltage [L-N] @ 5 kA

–

Response time

–

Return loss

–

مقطع عرضی کابل جامد (تک / چند رشته)

–

Series resistance per wire

–

اتصال محافظ

–

دسترسی اتصال محافظ

–

ظرفیت قطع جریان دنباله ای

–

دسته بندی بر اساس استاندارد EN ۶۱۶۴۳-۱۱

Type 1

دسته بندی بر اساس استاندارد IEC ۶۱۶۴۳-۱۱

Class I

دسته بندی بر اساس استاندارد UL 1449

–

محدوده دما

85+-40-

استاندارد تست

–

جریان تخلیه کل سوییچینگ(8/20) (kA)

–

جریان کل تخلیه صاعقه(10/350) (kA)

125

ولتاژ نامی (v)

–

Voltage protection level

–

Wave resistance

–

طبقه بندی

–

میزان آمپر

–

ولتاژ قطع

–

ظرفیت قطع جریان دنباله ای

–
