توضیحات

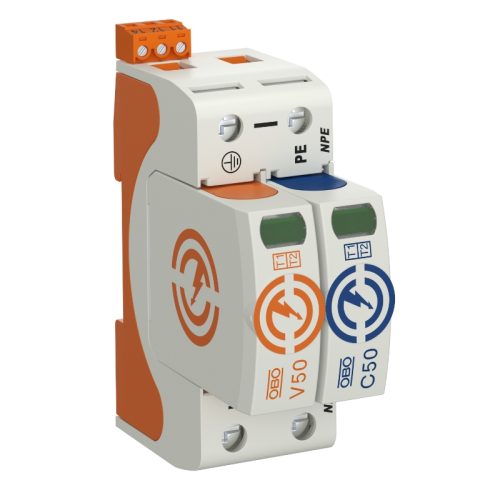

سرج ارستر تایپ ۲+۱ مدل V50-1+NPE+FS-280 کد ۵۰۹۳۵۳۱
7,110,000 تومان
Combination arrestor V50, 1-pole + NPE with FS 280 V
Lightning current combination arrestor, type 1+2
• For lightning current equipotential bonding to VDE 0185-305 (IEC 62305)
• Lightning current arresting capacity of 12.5 kA (10/350) per pole and up to 50 kA (10/350) in total
• Modular, plug-in arrestor with cut-off unit and visual status display
• Locking mechanism with vibration protection and voltage keying
• Plastic to UL 94 V-0
• The remote signalling (FS) variants have a potential-free changeover contact for remote signalling
Application: Lighting current equipotential bonding for buildings of class III and IV.
توضیحات تکمیلی
| وزن | 306 g |
|---|---|
| ابعاد | 35.6 × 44 × 90 cm |
| کد محصول | 5093531 |
| مدل | V50-1+NPE+FS-280 |
| حداکثر ولتاژ پیوسته (V) (AC) | – |
| مدل پل | – |
| تائیدیه | KEMA |
| جریان تخلیه کل سوییچینگ(8/20) (kA) | 80 |
| عملکرد کانال Ansi / EA | – |
| عملکرد کانال ISO / IEC | – |
| سطح حفاظت از ولتاژ ترکیبی [L - PE] | 2,5 |
| سطح مقطع کابل خشک | – |
| سطح مقطع کابل قابل انعطاف | – |
| سطح مقطع کابل چند رشته | – |
| سیستم اتصال | – |
| Division unit TE (17.5 mm) | – |
| نحوه اتصال | – |
| تأییدیه EX | – |
| ظرفیت قطع جریان دنباله ای (eff] (N-PE] | – |
| محدوده فرکانس (MHz) | – |
| سیگنال کنتاکت | دارد |
| جنس بدنه | – |
| جریان تخلیه صاعقه(10/350) (kA) | – |
| قابلیت تحمل حداکثر جریان ضربه ای پایدار بین سیم و زمین | – |
| قابلیت تحمل حداکثر جریان ضربه ای پایدار بین سیم و سیم | – |
| Insertion loss | – |
| نوع نصب | – |
| ناحیه حفاظتی | – |
| Lightning surge current (10/350 μs) | 12,5 |
| حداکثر ولتاژ عملیاتی پیوسته | – |
| حداکثر جریان فیوز پشتیبان | 160 A gL/gG, 160A gL/gG |
| بیشترین جریان فیوز پشتیبان (A) | – |
| ماکزیمم ولتاژ پیوستهv) AC) | 280 |
| نحوه نصب | – |
| ماکزیمم جریان تخلیه سوییچینگ (8/20) (kA) | 50 |
| ماکزیمم ولتاژ پیوستهv) DC) | – |
| نحوه نصب | – |
| ولتاژ اسمی(V) | – |
| جریان اسمی تخلیه سوییچینگ(8/20) (kA) | – |
| جریان اسمی تخلیه سوییچینگ(8/20) (kA) | 30 |
| ولتاژ اسمی (V) | 230 |
| تعداد پل ها | – |
| محدوده دما عملیاتی | 80+-40- |
| Protection level | – |
| سطح حفاظت ولتاژ [L-N] | 1,3 |
| سطح حفاظت ولتاژ (N-PE) | – |
| Protection level wire-earth | – |
| Protection level wire-wire | – |
| درجه حفاظت | -, IP20 |
| جریان نامی (A) | – |
| Residual voltage [L-N] @ 1 kA | 0,7 |
| Residual voltage [L-N] @ 5 kA | 0,8 |
| Response time | – |
| Return loss | – |
| Series resistance per wire | – |
| اتصال محافظ | – |
| دسترسی اتصال محافظ | – |
| ظرفیت قطع جریان دنباله ای | 50kA eff |
| دسته بندی بر اساس استاندارد EN ۶۱۶۴۳-۱۱ | Type 1+2 |
| دسته بندی بر اساس استاندارد IEC ۶۱۶۴۳-۱۱ | Class I+II |
| دسته بندی بر اساس استاندارد UL 1449 | Type 4 |
| محدوده دما | – |
| استاندارد تست | – |
| جریان تخلیه کل سوییچینگ(8/20) (kA) | – |
| جریان کل تخلیه صاعقه(10/350) (kA) | 25 |
| ولتاژ نامی (v) | – |
| Voltage protection level | – |
| Wave resistance | – |
| طبقه بندی | – |
| میزان آمپر | – |
| ولتاژ قطع | – |
| ظرفیت قطع جریان دنباله ای | – |
| FM contacts | Changeover |
| Switching power AC | 0,5 A; 230 V |
| Switching power DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Connection cross-section, FM terminals | 0,5-1,5 |
| Connection cross-section, FM terminals | 21-16 |
| سطح مقطع عرضی کابل, انعطاف‌پذیر (ریز - سیم) | 1,5-35 |
| مقطع عرضی کابل جامد (تک / چند رشته) | 1,5-35 |
| سطح مقطع عرضی کابل, انعطاف‌پذیر (ریز - سیم) | 16-2 |
| مقطع عرضی کابل جامد (تک / چند رشته) | 16-2 |
