PLC زیمنس کد 6GK7443-1EX30-0XE0

توضیحات

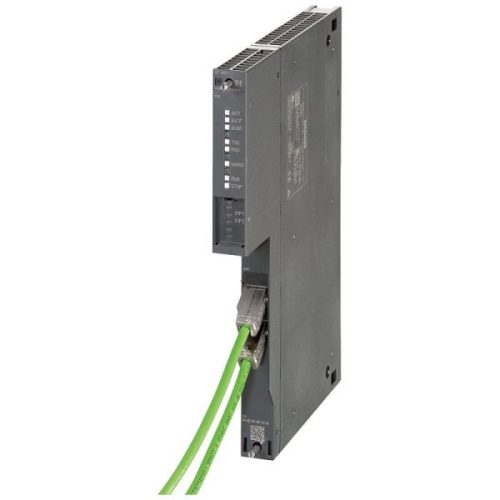

PLC زیمنس کد 6GK7443-1EX30-0XE0

PLC زیمنس کد 6GK7443-1EX30-0XE0 :

پردازنده ارتباطی برای اتصال SIMATIC S7-400 به شبکه های اترنت صنعتی، همچنین به عنوان کنترل کننده PROFINET IO یا در سیستم های SIMATIC H.

ارتباطات فناوری اطلاعات
پردازنده ارتباطات همچنین می تواند برای ارتباطات اضافی S7 در سیستم های SIMATIC H و برای برنامه های کاربردی ایمن (PROFIsafe) در ارتباط با S7-400 F-CPU استفاده شود.

فواید

در دسترس بودن بالای کارخانه از طریق پشتیبانی از افزونگی رسانه (MRP) و استفاده در سیستم SIMATIC S7-400 H
پشتیبانی بهینه از تعمیر و نگهداری از طریق
تشخیص مبتنی بر وب
برنامه نویسی از راه دور از طریق شبکه WAN یا تلفن (ISDN)
مانیتورینگ با ابزارهای مدیریت شبکه فناوری اطلاعات (SNMP)
تعویض ماژول بدون PG
ایمن سازی سیستم در برابر دسترسی غیرمجاز از طریق:
حفاظت از دسترسی مرکزی برای هر دستگاهی که در یک سلول اتوماسیون قرار دارد، به عنوان مثال. با استفاده از احراز هویت قوی ایستگاه های شبکه
حفاظت از سرمایه گذاری به لطف اتصال بعدی سیستم های SIMATIC S7 موجود به اترنت صنعتی با استفاده از CP 443-1

کاربرد
CP 443-1 برای اتصال SIMATIC S7-400 به شبکه های اترنت صنعتی استفاده می شود.

با پردازنده خود، CPU را از وظایف ارتباطی خلاص می کند و اتصالات اضافی را تسهیل می کند.

CP 443-1 گزینه های ارتباطی با

PG/PC
کامپیوترهای میزبان
سیستم های HMI
سیستم های SIMATIC S5/S7/C7
دستگاه های PROFINET IO

طرح
CP 443-1 دارای تمام مزایای طراحی SIMATIC S7-400 است:

طراحی فشرده:
دو سوکت RJ45 برای اتصال به اترنت صنعتی. تشخیص خودکار نرخ داده با استفاده از عملکرد خودکار/تقاطع خودکار؛ اتصال از طریق IE FC RJ45 Plug 180 با خروجی کابل ۱۸۰ درجه یا از طریق یک کابل پچ استاندارد انجام می شود.
LED های تشخیصی برای نشان دادن وضعیت عملیاتی و ارتباطی
نصب آسان:
CP 443-1 بر روی رک S7-400 نصب شده و از طریق گذرگاه backplane به ماژول های دیگر متصل می شود. هیچ قانون اسلات اعمال نمی شود.
CP 443-1 را می توان بدون فن کار کرد
CP 443-1 همچنین می تواند در قفسه توسعه (ER) همراه با IM 460/461 کار کند.
ماژول را می توان بدون نیاز به دستگاه برنامه نویسی تعویض کرد

عملکرد PLC زیمنس کد ۶GK7443-1EX30-0XE0:

دو پورت RJ45 با سرعت ۱۰/۱۰۰ مگابیت بر ثانیه فول/نیم دوبلکس با قابلیت حسگر خودکار و قابلیت عبور خودکار از طریق سوئیچ ۲ پورت یکپارچه
خدمات ارتباطی رابط:
ارتباطات باز (TCP/IP و UDP): چندپخشی با UDP، شامل مسیریابی بین هر دو رابط
PG/OP: بین شبکه با مسیریابی S7
S7 (کلاینت، سرور، مالتی پلکس) شامل مسیریابی بین هر دو رابط
S7 H برای سیستم‌های S7-400 H، اکنون همچنین در سراسر مرزهای شبکه (ISO-on-TCP)
کنترل کننده گواهی PROFINET IO با ویژگی های بلادرنگ (RT و IRT)
تخصیص آدرس IP از طریق DHCP، ابزار ساده رایانه شخصی یا از طریق بلوک برنامه (به عنوان مثال برای HMI)
افزونگی رسانه (MRP):
در یک شبکه اترنت با توپولوژی حلقه، CP از روش افزونگی رسانه MRPMRP به عنوان مدیر MRP و به عنوان مشتری MRP پشتیبانی می کند.
عیب یابی و مدیریت شبکه:
توابع عیب یابی جامع برای همه ماژول ها در رک (از جمله عیب یابی گرافیکی، به عنوان مثال توپولوژی)
ادغام در سیستم های مدیریت شبکه به دلیل پشتیبانی از SNMP V1/V3
نرخ انتقال
● در رابط اول ۱۰ … ۱۰۰ مگابیت بر ثانیه
طراحی، ابعاد و وزن
قالب ماژول ماژول فشرده S7-400 تک عرض
عرض ۲۵ میلی متر
ارتفاع ۲۹۰ ​​میلی متر
عمق ۲۱۰ میلی متر
وزن خالص ۰.۷ کیلوگرم

منبع

توضیحات تکمیلی

وزن 700 kg
ابعاد 21 × 25 × 29 cm
