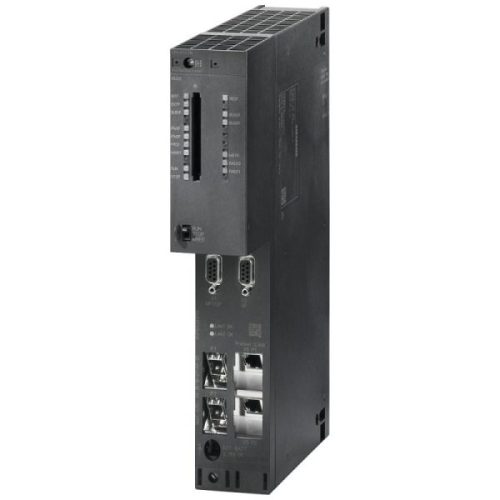

PLC زیمنس کد 6ES7417-5HT06-0AB0

توضیحات

PLC زیمنس کد 6ES7417-5HT06-0AB0

PLC زیمنس کد 6ES7417-5HT06-0AB0:

CPU برای SIMATIC S7-400H و S7-400F/FH
قابل استفاده در سیستم های در دسترس بالا S7-400H
می تواند با مجوز زمان اجرا F به عنوان CPU با قابلیت F در سیستم های ایمنی محور S7-400F/FH استفاده شود.
با رابط اصلی یکپارچه PROFIBUS DP و رابط اصلی ترکیبی MPI/PROFIBUS DP
دارای رابط یکپارچه PROFINET (سوئیچ ۲ پورت)
دارای ۲ اسلات برای همگام سازی ماژول ها
کاربرد
CPU 417-5H قدرتمندترین CPU برای SIMATIC S7-400H و S7-400F/FH است. این امکان استقرار یک سیستم با قابلیت دسترسی بالا S7-400H را فراهم می کند. همچنین می‌توان از آن برای سیستم اتوماسیون ایمنی S7-400F/FH در ارتباط با مجوز زمان اجرا F استفاده کرد.

رابط های یکپارچه PROFIBUS DP اتصال مستقیم را به عنوان اصلی به فیلدباس PROFIBUS DP امکان پذیر می کند.

رابط یکپارچه PROFINET با عملکرد سوئیچ، اساس ارائه ۲ پورت PROFINET قابل دسترسی خارجی را تشکیل می دهد. به این ترتیب می توان ساختارهای خطی یا حلقه ای را اجرا کرد

عملکرد دستگاه PLC زیمنس کد ۶ES7417-5HT06-0AB0:

محافظت از بلوک:
علاوه بر سوئیچ قفل کلید، یک مفهوم رمز عبور از برنامه کاربر در برابر دسترسی غیرمجاز محافظت می کند. بلوک های کاربر همچنین می توانند با یک فرآیند رمزگذاری محافظت شوند.
خدمات یکپارچه HMI:
در مورد دستگاه های HMI، کاربر فقط باید منبع و مقصد داده ها را مشخص کند. اینها به طور خودکار توسط سیستم به صورت چرخه ای منتقل می شوند.
توابع ارتباطات یکپارچه:
ارتباط PG/OP
ارتباطات گسترده (ساده و در دسترس بالا)
ویژگی های قابل پارامترسازی
با ابزار STEP 7 “Hardware Configuration” و بسته گزینه نصب شده S7-400H، ویژگی ها و رفتار S7-400H از جمله CPU ها را می توان پارامتر کرد، به عنوان مثال:

MPI رابط چند نقطه ای:
تعیین آدرس گره ها
رفتار راه اندازی/دوره ای
تعریف حداکثر زمان چرخه و بار ارتباطی.
تخصیص آدرس:
آدرس دهی ماژول های I/O
مناطق نگهداری شده:
تعریف تعداد حافظه های بیتی نگهدارنده، شمارنده ها، تایمرها، بلوک های داده و حافظه های ساعت.
سطح حفاظت:
تعریف مجوز دسترسی به برنامه و داده.
عیب یابی سیستم:
پیکربندی ایستگاه های H
عملکردهای مرتبط با ایمنی
با مجوز اجرای F، برنامه کاربر F مربوط به ایمنی را می توان کامپایل کرد و روی CPU اجرا کرد.

برای هر سیستم S7-400F/FH یک مجوز لازم است. محدوده تحویل شامل ۲ برچسب چسب TÜV (بازرسی فنی آلمان) می باشد.

نشانگرهای وضعیت و خطا:
برای مثال، چراغ‌های ال‌ای‌دی عیوب داخلی و خارجی و وضعیت‌های عملیاتی مانند RUN، STOP، راه‌اندازی، حالت عملکرد “Master”، خطاهای افزونگی و عملکرد تست را نشان می‌دهند.
توابع تست:
دستگاه برنامه نویسی را می توان برای نمایش وضعیت های سیگنال در ترتیب اجرای برنامه، تغییر متغیرهای فرآیند مستقل از برنامه کاربر، خروجی محتویات حافظه پشته، اجرای مراحل برنامه به صورت جداگانه و غیرفعال کردن بخش های برنامه استفاده کرد.
توابع اطلاعاتی:
کاربر می تواند اطلاعاتی در مورد ظرفیت حافظه و حالت عملکرد CPU و میزان استفاده فعلی از RAM و حافظه بارگیری به دست آورد.

اطلاعات کلی

نامگذاری نوع محصول CPU 417-5H PN/DP
وضعیت عملکرد HW 1
نسخه سیستم عامل V6.0
تخلیه قدرت
از دست دادن توان، تایپ ۷.۵ وات
نوع حافظه  RAM
ابعاد
عرض ۵۰ میلیمتر
ارتفاع ۲۹۰ ​​میلی متر
عمق ۲۱۹ میلی متر
وزن، تقریبا ۹۹۵ گرم

منبع

توضیحات تکمیلی

وزن 995 kg
ابعاد 21.9 × 5 × 29 cm
