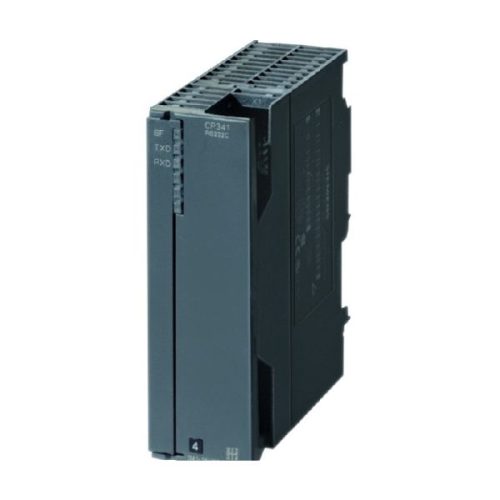

PLC زیمنس کد 6ES7341-1CH02-0AE0

توضیحات

PLC زیمنس کد 6ES7341-1CH02-0AE0

PLC زیمنس کد 6ES7341-1CH02-0AE0:

پردازنده ارتباطات SIMATIC S7-300، CP 341 با رابط RS422/485 شامل. بسته پیکربندی روی سی دی

کاربرد
ماژول ارتباطی CP 341 برای تبادل سریع و با کارایی بالا داده ها از طریق اتصال نقطه به نقطه استفاده می شود اگر قرار نیست CPU با وظایف ارتباطی سنگینی کند.

می توان از آن در SIMATIC S7-300 و ET 200M (با S7 به عنوان اصلی) استفاده کرد.

اتصال نقطه به نقطه به دستگاه هایی از جمله:

سیستم های اتوماسیون SIMATIC S7 و SIMATIC S5 و سیستم های بسیاری از سازندگان دیگر،
چاپگرها،
کنترل ربات،
مودم ها،
اسکنرها، بارکدخوان ها و غیره

طرح
ماژول ارتباطی دارای ویژگی های زیر است:
محفظه پلاستیکی مقاوم
LED برای نمایش «ارسال»، «دریافت» و «خطا»
رابط ارتباطی
این در سه نسخه با فیزیک انتقال مختلف موجود است:
RS 232C (V.24)
۲۰ میلی آمپر (TTY)
RS 422/RS 485 (X.27)

عملکرد

تعدادی از پروتکل‌های استاندارد پیاده‌سازی شده، تبادل داده با طیف گسترده‌ای از شرکا را تسهیل می‌کنند:
ASCII:
برای اتصال به سیستم های شخص ثالث با پروتکل های انتقال ساده، به عنوان مثال. پروتکل هایی با کاراکترهای شروع و پایان یا با کاراکترهای بررسی بلوک. سیگنال های دست دادن رابط را می توان از طریق برنامه کاربر فراخوانی و کنترل کرد.
۳۹۶۴ (R)
برای اتصال به دستگاه های زیمنس یا اجزای شخص ثالث از طریق پروتکل استاندارد و زیمنس ۳۹۶۴(R) که برای کاربر باز است. درایور ۳۹۶۴(R) با مقادیر استاندارد و همچنین درایور ۳۹۶۴(R) قابل پارامترسازی پیاده سازی شده است.
RK 512، برای رابط کامپیوتر.
درایور چاپگر:
برای پروتکل‌بندی وضعیت‌ها و رویدادهای فرآیند در چاپگر

مشخصات PLC زیمنس کد ۶ES7341-1CH02-0AE0:

جریان ورودی
از ولتاژ منبع تغذیه L+، حداکثر. ۱۰۰ میلی آمپر
از اتوبوس backplane 5 V DC، حداکثر. ۷۰ میلی آمپر
از دست دادن قدرت
از دست دادن توان، تایپ ۱.۶ وات
تلفات برق، حداکثر ۲.۴ وات
رابط ها
رابط ها/باس نوع RS 422 / 485 (X.27)
تعداد رابط ۱; جدا شده
سرعت انتقال، حداقل ۰.۳ کیلوبیت بر ثانیه
سرعت انتقال، حداکثر ۱۱۵.۲ کیلوبیت بر ثانیه
ابعاد
عرض ۴۰ میلیمتر
ارتفاع ۱۲۵ میلی متر
عمق ۱۲۰ میلی متر
وزن، تقریبا ۳۰۰ گرم

منبع

توضیحات تکمیلی

وزن 0.30 kg
ابعاد 12 × 4 × 12.5 cm
