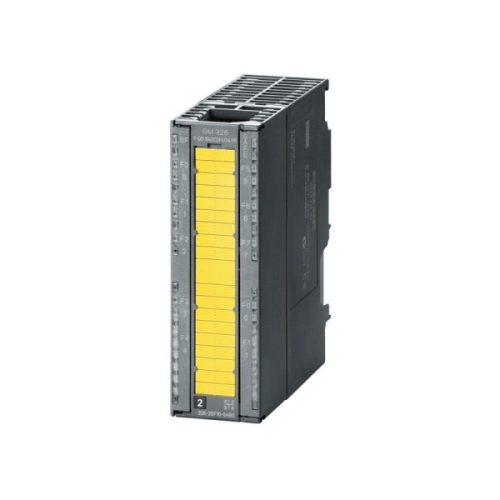

PLC زیمنس کد 6ES7326-2BF10-0AB0

توضیحات

PLC زیمنس کد ۶ES7326-2BF10-0AB0

PLC زیمنس کد ۶ES7326-2BF10-0AB0:

SIMATIC S7، خروجی دیجیتال SM 326، F-DO10x 24 ولت DC/2A PP، خروجی دیجیتال ایمن برای سیستم های SIMATIC S7F،

با زنگ تشخیص عیب، LVV، تا رده ۴ (EN 954-1)/ SIL3 (IEC61508)/ PLE (ISO13849)، ۱x 40 قطبی

کاربرد
ماژول های خروجی دیجیتال ایمن به طور مرکزی با SIMATIC S7-31xF-2 DP، و در دستگاه I/O توزیع شده ET 200M همراه با SIMATIC IM 151-7 F-CPU، S7-31xF-2 DP، S7-416F- استفاده می شود.

به عنوان مثال، ماژول ها برای اتصال شیرهای برقی، کنتاکتورهای DC و چراغ های نشانگر مناسب هستند.

در مورد SM 326 F-DO 10 x DC 24V/2A PP (6ES7 326-2BF10-0AB0)،

عملکرد “حفظ آخرین مقدار معتبر” می تواند به صورت اختیاری در حالت ایمنی نیز استفاده شود.

همراه با قابلیت تشخیصی ماژول، این می تواند برای اجرای بهینه هزینه برنامه های کاربردی در، به عنوان مثال،

در منطقه سیستم های اعلام حریق و گاز (مطابق با EN 54-2/-4 یا NFPA72) استفاده شود.

طرح

ماژول های خروجی دیجیتال ایمن دارای ویژگی های مکانیکی زیر هستند:

طراحی فشرده:
۲ اتصال در هر خروجی برای کنترل محرک تک کاناله یا اضافی
LED سبز برای نشان دادن وضعیت سیگنال در خروجی ها و هم چنین سبز برای نشان دادن عملکرد ایمنی
LED قرمز برای نمایش خطاهای گروهی
گزینه های اتصال برای کانکتور جلو، محافظت شده در پشت درب جلو
فیلد برچسب گذاری روی درب ورودی
نصب ساده:
نصب مانند سایر ماژول های ورودی/خروجی ET 200M است
سیم کشی کاربر پسند از طریق کانکتور جلو
عرض ماژول:
SM 326 F-DO 10 x DC 24V/2A PP (6ES7 326-2BF10-0AB0) تک عرض (۴۰ میلی متر)
SM 326 F-DO 8 x ​​DC 24V/2A PM (6ES7 326-2BF41-0AB0) دو عرض (۸۰ میلی متر)

عملکرد
ماژول‌های خروجی دیجیتال بی‌خطر، سطح سیگنال داخلی پردازنده‌های SIMATIC S7 سالم را به سطح سیگنال خارجی مورد نیاز فرآیند تبدیل می‌کنند.

توابع ایمنی مورد نیاز برای عملکرد ایمن در ماژول ها یکپارچه شده است

مشخصات PLC زیمنس کد ۶ES7326-2BF10-0AB0:

ولتاژ تغذیه
مقدار نامی (DC) 24 V 1 لیتر +
حفاظت از قطبیت معکوس بله
از دست دادن توان، تایپ ۶ وات
جریان ورودی
از ولتاژ منبع تغذیه ۱L+، حداکثر. ۱۰۰ میلی آمپر
از ولتاژ بار ۲L+ (بدون بار)، حداکثر. ۱۰۰ میلی آمپر
از ولتاژ بار ۳L+ (بدون بار)، حداکثر. ۱۰۰ میلی آمپر
از اتوبوس backplane 5 V DC، حداکثر. ۱۰۰ میلی آمپر
جداسازی با ۳۷۰ ولت به مدت ۱ دقیقه تست شد
فرکانس سوئیچینگ
با بار مقاومتی، حداکثر ۲۵ هرتز
با بار القایی، حداکثر. ۲۵ هرتز
در بار لامپ، حداکثر ۱۰ هرتز
ابعاد
عرض ۴۰ میلیمتر
ارتفاع ۱۲۵ میلی متر
عمق ۱۲۰ میلی متر
وزن: تقریبا ۳۳۰ گرم

منبع

توضیحات تکمیلی

وزن 0.33 kg
ابعاد 12 × 4 × 12.5 cm
