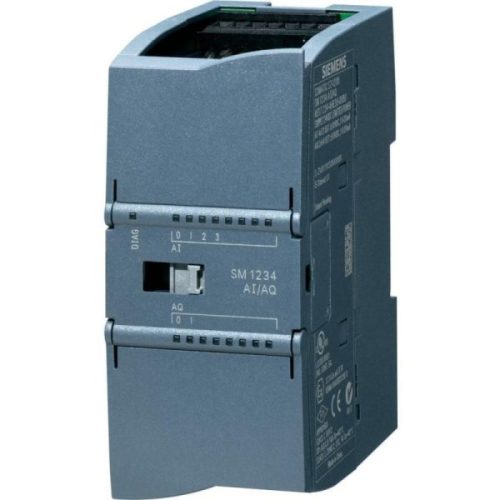

PLC زیمنس کد 6ES7234-4HE32-0XB0

توضیحات

PLC زیمنس کد 6ES7234-4HE32-0XB0

PLC زیمنس کد 6ES7234-4HE32-0XB0:

بررسی اجمالی
ورودی ها و خروجی های آنالوگ برای SIMATIC S7-1200
زمان تبدیل بسیار کوتاه
برای اتصال محرک ها و سنسورهای آنالوگ بدون تقویت کننده اضافی
برای حل وظایف اتوماسیون حتی پیچیده تر

کاربرد
ورودی/خروجی های آنالوگ SM 1234 امکان استفاده از ورودی/خروجی های آنالوگ را فراهم می کند.

این به کاربران مزایای زیر را ارائه می دهد:

سازگاری بهینه:
با استفاده از ماژول‌های توسعه آنالوگ و دیجیتال، کاربران می‌توانند کنترل‌کننده‌های خود را حتی با کارهای پیچیده‌تر به‌طور بهینه مطابقت دهند
اتصال مستقیم سنسورها و محرک ها:
تا ۱۴ بیت رزولوشن علامت بعلاوه و محدوده های مختلف ورودی/خروجی امکان اتصال سنسورها و محرک ها را بدون تقویت کننده اضافی فراهم می کند.
انعطاف پذیری:
اگر کار متعاقباً گسترش یابد، کنترلر را می توان ارتقا داد. به روز رسانی برنامه کاربر بسیار ساده است

طرح
ماژول های سیگنال ورودی/خروجی آنالوگ SM 1234 دارای ویژگی های طراحی مشابه دستگاه های اصلی هستند.

نصب بر روی ریل DIN:
ماژول ها روی ریل کنار CPU در سمت راست قرار می گیرند و به صورت الکتریکی و مکانیکی به یکدیگر و به CPU توسط مکانیزم اسلاید یکپارچه متصل می شوند.
نصب مستقیم:
نصب افقی یا عمودی بر روی ریل DIN یا نصب مستقیم در کابینت با استفاده از تیغه های یکپارچه.

عملکرد PLC زیمنس کد ۶ES7234-4HE32-0XB0:

ماژول های سیگنال ورودی/خروجی آنالوگ SM 1234:

تبدیل سیگنال های آنالوگ از فرآیند به سیگنال های دیجیتال برای پردازش داخلی توسط کنترلر SIMATIC S7-1200.
تبدیل سیگنال های دیجیتال کنترلر SIMATIC S7-1200 به سیگنال هایی برای کنترل فرآیند مربوطه

ولتاژ تغذیه
مقدار نامی (DC)
● ۲۴ ولت DC بله
جریان ورودی
مصرف جاری، نوع ۶۰ میلی آمپر
از گذرگاه backplane 5 ولت DC، نوع. ۸۰ میلی آمپر
تخلیه قدرت
از دست دادن توان، تایپ ۲ وات
خروجی های آنالوگ
تعداد خروجی آنالوگ ۲; جریان یا ولتاژ
محدوده خروجی، ولتاژ
● -۱۰ ولت تا +۱۰ ولت بله
محدوده خروجی، جریان
● ۰ تا ۲۰ میلی آمپر بله
● ۴ میلی آمپر تا ۲۰ میلی آمپر بله
امپدانس بار (در محدوده نامی خروجی)
● با خروجی های ولتاژ، حداقل. ۱۰۰۰ Ω
● با خروجی جریان، حداکثر. ۶۰۰ Ω
ابعاد
عرض ۴۵ میلیمتر
ارتفاع ۱۰۰ میلی متر
عمق ۷۵ میلی متر

وزن، تقریبا ۲۲۰ گرم

منبع

توضیحات تکمیلی

وزن 220 kg
ابعاد 7.5 × 4.5 × 10 cm
