PLC زیمنس کد 6ES7231-5PF32-0XB0

توضیحات

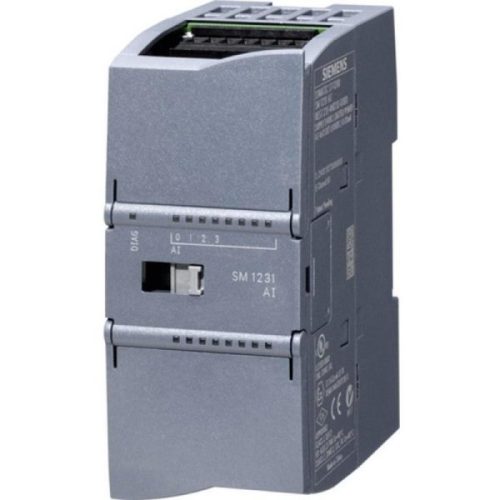

PLC زیمنس کد 6ES7231-5PF32-0XB0

PLC زیمنس کد 6ES7231-5PF32-0XB0:

بررسی اجمالی
برای ثبت راحت دما با دقت بالا
۴ ورودی
از محبوب ترین سنسورهای دمای مقاومتی می توان استفاده کرد
به راحتی می توان به نصب و راه اندازی موجود

کاربرد
ماژول‌های SM 1231 RTD امکان اندازه‌گیری دما را با دقت بالا با استفاده از آشکارسازهای دمایی مقاوم می‌سازند.

طرح
ماژول های SM 1231 RTD همان ویژگی های ساختاری ماژول های دیگر سری S7-1200 را نشان می دهند:

نصب بر روی ریل DIN:
ماژول ها روی ریل درست در سمت راست CPU قرار می گیرند و با استفاده از گذرگاه backplane یکپارچه به یکدیگر و با CPU 12xx متصل می شوند.
نصب مستقیم:
سوراخ های حفر شده به ماژول اجازه می دهد که مستقیماً به دیوارها پیچ شود. این نوع نصب برای کاربردهایی که در معرض ارتعاشات قوی هستند توصیه می شود.
آشکارسازهای دمای مقاومتی:
از محبوب ترین آشکارسازهای دمای مقاومتی می توان استفاده کرد: Pt 100, Pt 200, Pt 500, Pt 1000, Pt 10000, Ni 100, Ni 120, Ni 1000, Cu 10, FS 150, FS 30, FS 600.

به ماژول بدون تقویت کننده و همه RTD ها باید از یک نوع باشند. آشکارسازها را می توان با ۲، ۳ یا ۴ کابل متصل کرد.
محل نصب:
برای حداکثر اندازه گیری ممکن و دقت تکرار، ماژول RTD باید در مکان هایی با تغییرات دمای پایین نصب شود.
سوئیچ های DIP:
تنظیمات مورد نیاز، به عنوان مثال انتخاب RTD های متصل باید با استفاده از سوئیچ های DIP روی ماژول انجام شود.

عملکرد PLC زیمنس کد ۶ES7231-5PF32-0XB0:

محدوده های مختلف اندازه گیری:
دتکتورهای دمای مقاومتی انواع Pt 100, Pt 200, Pt 500, Pt 1000, Pt 10000, Ni 100, Ni 120, Ni 1000, Cu 10, FS 150, FS 30, FS 600.
مقیاس بندی دما:
دمای اندازه گیری شده را می توان بر حسب درجه سانتی گراد یا درجه فارنهایت نشان داد.
اطلاعات کلی
نامگذاری نوع محصول SM 1231، AI 8×16 بیت RTD
ولتاژ تغذیه
مقدار نامی (DC) 24 ولت
جریان ورودی
مصرف جاری، نوع ۴۰ میلی آمپر
از گذرگاه backplane 5 ولت DC، نوع. ۸۰ میلی آمپر
از دست دادن قدرت
از دست دادن توان، تایپ ۱.۵ وات
ورودی های آنالوگ
تعداد ورودی آنالوگ ۸; دماسنج مقاومتی
ولتاژ ورودی مجاز برای ورودی ولتاژ (تخریب
حد)، حداکثر
± ۳۵ ولت
واحد فنی برای اندازه گیری دما قابل تنظیم درجه سانتیگراد / درجه فارنهایت
ابعاد
عرض ۷۰ میلیمتر
ارتفاع ۱۰۰ میلی متر
عمق ۷۵ میلی متر
وزن، تقریبا ۲۲۰ گرم

منبع

توضیحات تکمیلی

وزن 220 kg
ابعاد 7.5 × 7 × 10 cm
