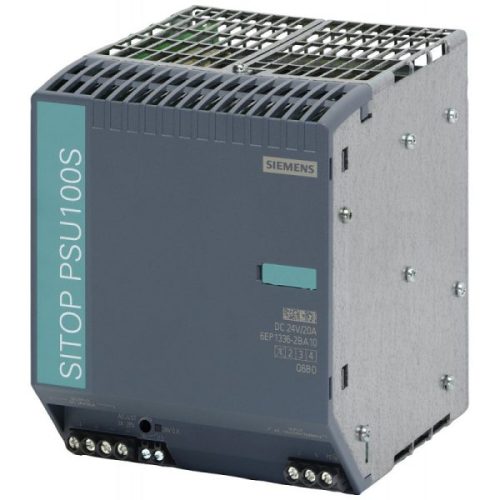

ورودی منبع تغذیه تثبیت شده SITOP PSU100S 20 A: خروجی متناوب ۱۲۰/۲۳۰ ولت: ۲۴ ولت DC/20 A * تاییدیه قبلی دیگر موجود نیست*

ورودی
AC 1 فاز
ولتاژ تغذیه
۱ در مقدار AC 120 V
۲ با ارزش AC 230 V
ولتاژ ورودی
۱ در AC 85 … ۱۳۲ V
۲ در AC 176 … ۲۶۴ V

خروجی
خروجی کنترل شده، ولتاژ DC ایزوله
ولتاژ نامی (DC) 24 ولت
ولتاژ خروجی در خروجی ۱ در (DC) مقدار نامی ۲۴ ولت
تحمل کل، ± ۳٪ استاتیک
بهره وری
بهره وری در Vout رتبه بندی، Iout رتبه بندی، تقریبا. ۹۰ درصد
تلفات برق در Vout رتبه بندی، Iout رتبه بندی، تقریبا. ۵۳ W
ایمنی
جداسازی اولیه/ثانویه  دارد
عایق گالوانیکی ولتاژ خروجی بسیار کم ایمنی Uout acc. به EN 60950-1 و EN 50178
کلاس حفاظتی کلاس I
جریان نشتی
حداکثر ۳.۵ میلی آمپر
معمولی ۱ میلی آمپر
درجه حفاظت (EN 60529) IP20
ورودی منبع L1, N, PE: 1 ترمینال پیچی هر کدام برای ۰.۲ … ۴ میلی متر مربع تک هسته ای/ریز
خروجی +، -: ۲ پایانه پیچی هر کدام برای ۰.۲ … ۴ میلی متر مربع
کمکی ۱۳، ۱۴ (سیگنال هشدار): ۱ ترمینال پیچ برای هر ۰.۱۴ … ۱.۵ میلی متر مربع

ابعاد

عرض محفظه ۱۱۵ میلی متر
ارتفاع محفظه ۱۴۵ میلی متر
عمق محفظه ۱۵۰ میلی متر

فاصله مورد نیاز
بالای ۵۰ میلی متر
پایین ۵۰ میلی متر
سمت چپ ۰ میلی متر
سمت راست ۰ میلی متر
وزن، تقریبا ۲.۴ کیلوگرم
