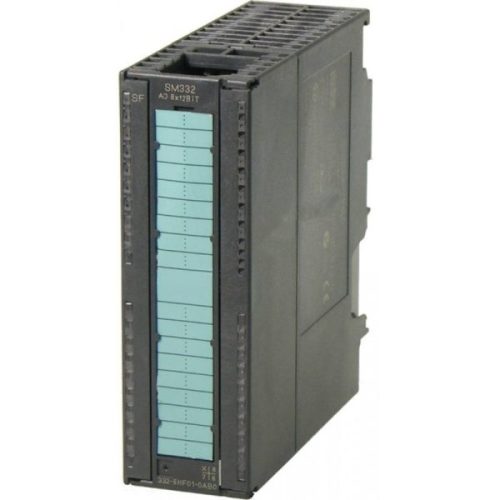

PLC زیمنس کد 6ES7332-5HF00-0AB0

PLC زیمنس کد 6ES7332-5HF00-0AB0:

SIMATIC S7-300، خروجی آنالوگ SM 332، ایزوله، ۸ AO، U/I; تشخیص؛ وضوح ۱۱/۱۲ بیت، ۴۰ قطبی، حذف و درج با گذرگاه backplane فعال امکان پذیر است

کاربرد
ماژول های خروجی آنالوگ را می توان برای خروجی سیگنال های آنالوگ از PLC به فرآیند استفاده کرد. آنها برای اتصال محرک های آنالوگ مناسب هستند.

عملکرد
ماژول های خروجی آنالوگ مقادیر عددی را از کنترل کننده به سیگنال های آنالوگ (جریان یا ولتاژ) برای فرآیند تبدیل می کنند.

ویژگی های ماژول ها:

وضوح: ۱۲ تا ۱۵ بیت
محدوده های مختلف ولتاژ و جریان:
محدوده ها به طور مستقل برای هر کانال با استفاده از نرم افزار پارامتری تنظیم می شوند.
قابلیت وقفه:
در صورت بروز خطا، ماژول وقفه های تشخیصی را به CPU کنترلر ارسال می کند.
تشخیص:
ماژول اطلاعات تشخیصی گسترده ای را به CPU ارسال می کند

مشخصات PLC زیمنس کد 6ES7332-5HF00-0AB0:

ولتاژ بار L+
مقدار نامی (DC) 24 ولت
خروجی های آنالوگ
تعداد خروجی آنالوگ ۸
خروجی ولتاژ، حفاظت در برابر اتصال کوتاه بله
ولتاژ خروجی، جریان اتصال کوتاه، حداکثر. ۲۵ میلی آمپر
خروجی جریان، ولتاژ بدون بار، حداکثر. ۱۸ V
جریان ورودی
از ولتاژ بار L+ (بدون بار)، حداکثر. ۳۴۰ میلی آمپر
از اتوبوس backplane 5 V DC، حداکثر. ۱۰۰ میلی آمپر
از دست دادن قدرت
از دست دادن توان، تایپ ۶ وات
جداسازی با ۵۰۰ ولت DC تست شده است
روش اتصال / هدر
اتصال ۴۰ پین جلو مورد نیاز
ابعاد
عرض ۴۰ میلیمتر
ارتفاع ۱۲۵ میلی متر
عمق ۱۱۷ میلی متر

وزن، تقریبا ۲۷۲ گرم
