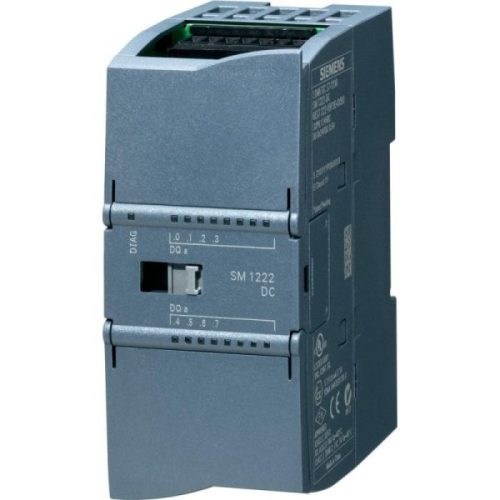

PLC زیمنس کد 6ES7222-1BH32-0XB0

PLC زیمنس کد 6ES7222-1BH32-0XB0:

بررسی اجمالی
خروجی های دیجیتال به عنوان مکمل ورودی/خروجی یکپارچه CPU ها
برای تطبیق انعطاف پذیر کنترلر با کار مربوطه
برای گسترش بعدی سیستم با خروجی های اضافی

کاربرد
ماژول های خروجی دیجیتال اجازه خروجی سیگنال های دیجیتال از کنترل کننده به فرآیند را می دهند.

این به کاربران مزایای زیر را ارائه می دهد:

سازگاری بهینه:
با استفاده از ماژول های سیگنال که می توانند به دلخواه ترکیب شوند، کاربران می توانند کنترل کننده های خود را دقیقاً با کار مربوطه تطبیق دهند.

این از سرمایه گذاری های اضافی جلوگیری می کند. ماژول هایی با ۸، ۱۶ و ۳۲ کانال ورودی/خروجی در دسترس هستند.
انعطاف پذیری:
اگر کار متعاقباً گسترش یابد، کنترلر را می توان ارتقا داد. به روز رسانی برنامه کاربر بسیار ساده است.

عملکرد PLC زیمنس کد ۶ES7222-1BH32-0XB0:

ماژول‌های سیگنال خروجی دیجیتال SM 1222 سطح سیگنال داخلی کنترلر SIMATIC S7-1200 را به سطح سیگنال خارجی مورد نیاز برای فرآیند تبدیل می‌کنند.

ولتاژ تغذیه
محدوده مجاز، حد پایین (DC) 20.4 ولت
محدوده مجاز، حد بالایی (DC) 28.8 ولت
جریان ورودی
از اتوبوس backplane 5 V DC، حداکثر. ۱۴۰ میلی آمپر

تخلیه قدرت

از دست دادن توان، تایپ ۲.۵ وات
ورودی های دیجیتال
تعداد ورودی های دیجیتال ۰
خروجی های دیجیتال
تعداد خروجی دیجیتال ۱۶
در گروه های ۱ تایی
حفاظت در برابر اتصال کوتاه شماره ; به صورت خارجی ارائه شود
محدودیت ولتاژ خاموش شدن القایی به نوع. (L+) -48 V
ظرفیت سوئیچینگ خروجی ها
با بار مقاومتی، حداکثر ۰.۵ A
در بار لامپ، حداکثر ۵ وات
ولتاژ خروجی
مقدار نامی (DC) 24 ولت
برای سیگنال “۰”، حداکثر. ۰.۱ ولت؛ با بار ۱۰ کیلو اهم
برای سیگنال “۱”، دقیقه ۲۰ ولت DC
استانداردها، تاییدیه ها، گواهینامه ها
علامت CE    دارد
تایید CSA   دارد
UL     دارد
cULus    دارد
RCM (C-TICK سابق)    دارد
تایید FM   دارد
ابعاد
عرض ۴۵ میلیمتر
ارتفاع ۱۰۰ میلی متر
عمق ۷۵ میلی متر
وزن، تقریبا ۲۲۰ گرم
