توضیحات

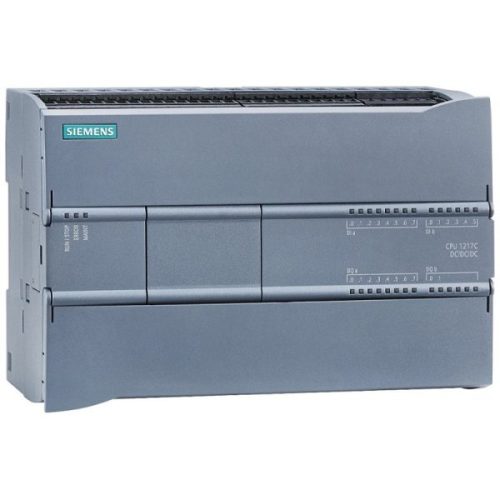

PLC زیمنس کد 6ES7217-1AG40-0XB0

PLC زیمنس کد 6ES7217-1AG40-0XB0:

بررسی اجمالی
کنترل کننده قدرتمند برای پردازش سیگنال بسیار سریع
قابل گسترش توسط:
۱ برد سیگنال (SB)، برد باتری (BB) یا برد ارتباطی (CB)
۸ ماژول سیگنال (SM)
حداکثر ۳ ماژول ارتباطی (CM)

عملکرد PLC زیمنس کد ۶ES7217-1AG40-0XB0:

مجموعه آموزشی جامع:
طیف گسترده ای از عملیات برنامه نویسی را تسهیل می کند:
دستورات ارتباطی یکپارچه (مانند پروتکل USS، Modbus RTU، ارتباط S7 “T-Send/T-Receive” یا Freeport)
با احتساب:
توابع شمارش کاربر پسند در ارتباط با شمارنده‌های یکپارچه و دستورات ویژه برای شمارنده‌های پرسرعت، حوزه‌های کاربردی جدیدی را برای کاربر باز می‌کنند.
پردازش وقفه:
وقفه های ایجاد شده توسط لبه (که با افزایش یا سقوط لبه های سیگنال های فرآیند در ورودی های وقفه فعال می شوند) از پاسخ سریع به رویدادهای فرآیند پشتیبانی می کنند.
وقفه های ارتباطی امکان تبادل سریع و آسان اطلاعات با دستگاه های جانبی مانند چاپگرها یا بارکدخوان ها را فراهم می کند.
حفاظت از رمز عبور
توابع تست و تشخیص:
عملکردهای آسان برای استفاده از تست و تشخیص پشتیبانی می کنند، به عنوان مثال. تشخیص آنلاین/آفلاین
“اجبار” ورودی ها و خروجی ها در طول تست و تشخیص:
ورودی ها و خروجی ها را می توان به طور مستقل از چرخه و بنابراین به طور دائم تنظیم کرد، به عنوان مثال، برای آزمایش برنامه کاربر.
کنترل حرکت مطابق با PLCopen برای حرکات ساده.

اطلاعات کلی

نامگذاری نوع محصول CPU 1217C DC/DC/DC
نسخه سیستم عامل V4.5
مهندسی با
● بسته برنامه نویسی STEP 7 V17 یا بالاتر
ولتاژ تغذیه
مقدار نامی (DC)
● ۲۴ ولت DC بله
محدوده مجاز، حد پایین (DC) 20.4 ولت
محدوده مجاز، حد بالایی (DC) 28.8 ولت
حفاظت از قطبیت معکوس بله
ولتاژ بار L+
مقدار نامی (DC) 24 ولت
● محدوده مجاز، حد پایین (DC) 20.4 ولت
● محدوده مجاز، حد بالایی (DC) 28.8 ولت
جریان ورودی
مصرف جریان (مقدار نامی) ۶۰۰ میلی آمپر; فقط CPU
مصرف فعلی، حداکثر ۱۶۰۰ میلی آمپر؛ CPU با تمام ماژول های توسعه
جریان هجومی، حداکثر ۱۲ A; در ۲۸.۸ ولت DC
I²t 0.5 A²·s
جریان خروجی
برای باس هواپیمای عقب (۵ ولت DC)، حداکثر. ۱۶۰۰ میلی آمپر؛ حداکثر ۵ ولت DC برای SM و CM
ابعاد
عرض ۱۵۰ میلیمتر
ارتفاع ۱۰۰ میلی متر
عمق ۷۵ میلی متر
وزن، تقریبا ۵۳۰ گرم
