توضیحات

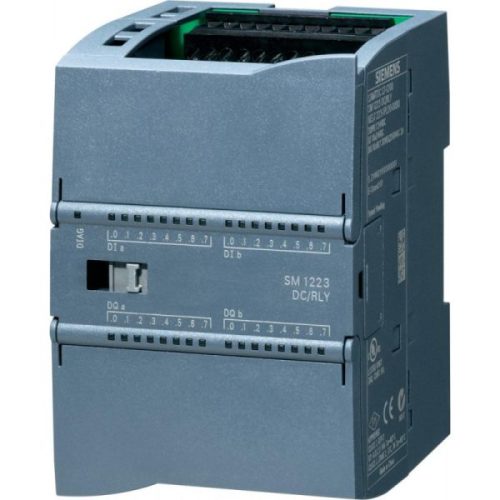

PLC SM 1223 با کد محصول 6ES7223-1PL32-0XB0، از سری ماژول‌های ورودی/خروجی دیجیتال زیمنس است که برای استفاده با کنترلرهای SIMATIC S7-1200 طراحی شده است. این ماژول با ارائه 16 ورودی دیجیتال 24 ولت DC و 16 خروجی رله‌ای با ظرفیت 2 آمپر، امکان گسترش انعطاف‌پذیر سیستم‌های کنترل را فراهم می‌کند.
مشخصات فنی PLC SM 1223 | 6ES7223-1PL32-0XB0
-
تعداد ورودی دیجیتال: 16 ورودی 24 ولت DC (Sink/Source)
-
تعداد خروجی دیجیتال: 16 خروجی رله‌ای با ظرفیت 2 آمپر در 30 ولت DC یا 250 ولت AC
-
ولتاژ تغذیه نامی: 24 ولت DC (محدوده مجاز: 20.4 تا 28.8 ولت DC)
-
جریان مصرفی از باس پشتی: حداکثر 180 میلی‌آمپر
-
توان مصرفی: تقریباً 10 وات
-
ابعاد (عرض × ارتفاع × عمق): 100 × 70 × 75 میلیمتر
-
دمای کاری: از -40 تا +70 درجه سانتی‌گراد
-
درجه حفاظت: IP20
-
نوع نصب: روی ریل DIN 35 میلی‌متری
-
وزن خالص: حدود 0.319 کیلوگرم
ویژگی‌های برجسته ماژول SM 1223
-
گسترش آسان: افزایش تعداد ورودی‌ها و خروجی‌ها بدون نیاز به تغییرات اساسی در سیستم.
-
انعطاف‌پذیری در طراحی: پشتیبانی از ورودی‌های Sink و Source برای تطابق با نیازهای مختلف.
-
خروجی‌های رله‌ای قدرتمند: قابلیت سوئیچینگ بارهای مختلف با خروجی‌های رله‌ای 2 آمپر.
-
نصب سریع و آسان: طراحی مناسب برای نصب روی ریل DIN و اتصال آسان سیم‌ها.
-
سازگاری کامل با S7-1200: ادغام بی‌نقص با کنترلرهای سری SIMATIC S7-1200 زیمنس.
مقایسه با محصولات مشابه
| مدل ماژول | تعداد ورودی | تعداد خروجی | نوع خروجی | ولتاژ تغذیه | ابعاد (میلیمتر) | کاربرد |
|---|---|---|---|---|---|---|
| 6ES7223-1PL32-0XB0 | 16 | 16 | رله‌ای | 24V DC | 100×70×75 | گسترش ورودی/خروجی دیجیتال |
| 6ES7223-1BL32-0XB0 | 16 | 16 | ترانزیستوری | 24V DC | 100×70×75 | سوئیچینگ سریع بارهای DC |
| 6ES7223-1BH32-0XB0 | 16 | 16 | ترانزیستوری | 24V DC | 100×70×75 | کنترل بارهای DC با جریان بالا |
سوالات متداول (FAQ) PLC زیمنس 6ES7223-1PL32-0XB0
1. آیا ماژول SM 1223 با تمامی مدل‌های S7-1200 سازگار است؟
بله، این ماژول برای استفاده با کنترلرهای سری SIMATIC S7-1200 طراحی شده و با تمامی مدل‌های این سری سازگار است.
2. آیا خروجی‌های رله‌ای این ماژول برای سوئیچینگ بارهای AC مناسب هستند؟
بله، خروجی‌های رله‌ای با ظرفیت 2 آمپر در 250 ولت AC برای سوئیچینگ بارهای AC مناسب هستند.
3. آیا امکان نصب این ماژول در محیط‌های صنعتی با دمای بالا وجود دارد؟
بله، این ماژول در دمای کاری از -40 تا +70 درجه سانتی‌گراد عملکرد مناسبی دارد.
عملکرد PLC زیمنس 6ES7223-1PL32-0XB0:
ماژول های سیگنال ورودی/خروجی دیجیتال SM 1223 تبدیل:
سطح سیگنال های دیجیتال خارجی از فرآیند به سطح سیگنال داخلی کنترلر S7-1200 و
سطح سیگنال داخلی کنترلر SIMATIC S7-1200 به سطح سیگنال خارجی مورد نیاز برای فرآیند.
ولتاژ تغذیه
مقدار نامی (DC)
● ۲۴ ولت DC بله
محدوده مجاز، حد پایین (DC) 20.4 ولت
محدوده مجاز، حد بالایی (DC) 28.8 ولت
جریان ورودی
از اتوبوس backplane 5 V DC، حداکثر. ۱۸۰ میلی آمپر
ورودی های دیجیتال
● از ولتاژ بار L+ (بدون بار)، حداکثر. ۴ میلی آمپر / ورودی ۱۱ میلی آمپر / رله
ولتاژ خروجی
منبع تغذیه فرستنده ها
تلفات برق
از دست دادن توان، تایپ ۱۰ وات
ولتاژ ورودی
نوع ولتاژ ورودی DC
مقدار نامی (DC) 24 ولت
● برای سیگنال “۰” ۵ ولت DC در ۱ میلی آمپر
● برای سیگنال “۱” ۱۵ VDC در ۲.۵ میلی آمپر
ابعاد
عرض ۷۰ میلیمتر
ارتفاع ۱۰۰ میلی متر
عمق ۷۵ میلی متر
وزن، تقریبا ۳۵۰ گرم
