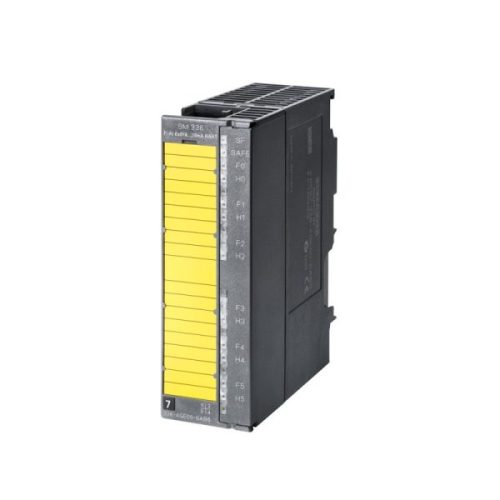

PLC زیمنس کد 6ES7336-4GE00-0AB0

توضیحات

PLC زیمنس کد ۶ES7336-4GE00-0AB0

PLC زیمنس کد ۶ES7336-4GE00-0AB0:

SIMATIC S7، ورودی آنالوگ SM 336، ۶ AI; 15 بیتی؛ ورودی های آنالوگ بی خطر برای SIMATIC Safety، با پشتیبانی HART، تا رده ۴ (EN 954-1)/SIL3 (IEC61508)/PLE (ISO13849)، ۱x 20 قطبی
کاربرد
ماژول ها به صورت مرکزی با SIMATIC S7-31xF-2 DP و در دستگاه I/O توزیع شده ET 200M همراه با SIMATIC IM151-7 F-CPU، S7-31xF-2 DP، S7-416F-2 و S7-400F/ استفاده می شوند. FH.

فرستنده های جریان ۰ – ۲۰ میلی آمپر و ۴ – ۲۰ میلی آمپر (همچنین HART) می توانند به عنوان رمزگذار متصل شوند.

طرح
۶ ورودی برای اندازه گیری جریان
طراحی فشرده:
نمایشگر خطای گروهی (SF)
به نمایش گذاشتن حالت ایمنی (SAFE)
نمایش برای خطاهای خاص کانال (Fn)
نمایش وضعیت HART (Hn)
گزینه های دوشاخه برای اتصال ۲۰ پین جلویی که پشت درب جلو محافظت می شود.
فیلد برچسب گذاری روی درب ورودی
نصب ساده
نصب مانند سایر ماژول های ورودی/خروجی ET 200M است.
سیم کشی کاربر پسند با کانکتور جلویی ۲۰ پین.

عملکرد
ماژول ورودی آنالوگ سیگنال های آنالوگ را از فرآیند به سیگنال های دیجیتال برای پردازش داخلی توسط CPU های SIMATIC S7 ایمن تبدیل می کند.

توابع ایمنی مورد نیاز برای عملیات ایمن در ماژول یکپارچه شده است.

توابع زیر در دسترس هستند:

وضوح ۱۵ بیت + علامت.
محدوده های اندازه گیری:
۰ تا ۲۰ میلی آمپر یا
۴ تا ۲۰ میلی آمپر یا
۴ تا ۲۰ میلی آمپر (HART)
قابلیت وقفه؛
ماژول وقفه های تشخیصی را به CPU کنترلر ارسال می کند.
تشخیص؛
ماژول اطلاعات تشخیصی گسترده ای را به CPU ارسال می کند.

مشخصات PLC زیمنس کد ۶ES7336-4GE00-0AB0:

ولتاژ تغذیه
مقدار نامی (DC) 24 ولت
جریان ورودی
از منبع تغذیه L+، تایپ کنید. ۱۵۰ میلی آمپر
از اتوبوس backplane 5 V DC، حداکثر. ۹۰ میلی آمپر
محدوده ورودی (مقادیر نامی)، جریان
۰ تا ۲۰ میلی آمپر بله
– مقاومت ورودی (۰ تا ۲۰ میلی آمپر) ۱۵۰ Ω؛ تایپ کنید حداکثر ۱۵۰ اهم ۱۷۵ اهم
۴ میلی آمپر تا ۲۰ میلی آمپر بله
– مقاومت ورودی (۴ میلی آمپر تا ۲۰ میلی آمپر) ۱۵۰ Ω؛ تایپ کنید حداکثر ۱۵۰ اهم ۱۷۵ اهم

جداسازی با ۳۷۰ ولت به مدت ۱ دقیقه تست شد
ابعاد
عرض ۴۰ میلیمتر
ارتفاع ۱۲۵ میلی متر
عمق ۱۲۰ میلی متر
وزن ها
وزن، تقریبا ۳۵۰ گرم

منبع

توضیحات تکمیلی

وزن 0.35 kg
ابعاد 12 × 4 × 12.5 cm
