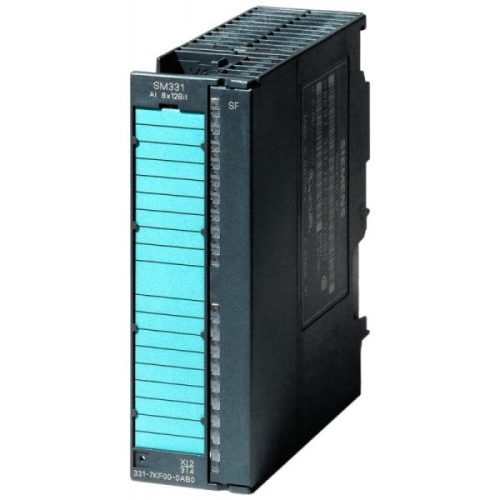

PLC زیمنس کد 6ES7331-7KF02-0AB0

توضیحات

PLC زیمنس کد 6ES7331-7KF02-0AB0

PLC زیمنس کد 6ES7331-7KF02-0AB0:

SIMATIC S7-300، ورودی آنالوگ SM 331، ایزوله،  ۸ AI،  وضوح ۹/۱۲/۱۴ بیت، U/I/ترموکوپل/مقاومت، آلارم، تشخیص، ۱x 20 قطبی برداشتن/قرار دادن با گذرگاه عقب فعال

کاربرد
ماژول های ورودی آنالوگ امکان اتصال PLC را به سیگنال های آنالوگ فرآیند می دهند. آنها برای اتصال فرستنده های ولتاژ و فرستنده جریان، ترمو المنت ها، مقاومت ها و دماسنج های مقاومتی مناسب هستند.

عملکرد
ماژول های ورودی آنالوگ سیگنال های آنالوگ را از فرآیند به سیگنال های دیجیتال برای پردازش داخلی در PLC تبدیل می کنند.

ویژگی های ماژول ها:

وضوح از ۹ بیت تا ۱۵ بیت علامت + (با زمان های مختلف تبدیل)، می تواند پارامتری شود.
محدوده های مختلف اندازه گیری؛
تنظیم پیش‌فرض محدوده‌های جریان/ولتاژ به صورت مکانیکی با استفاده از ماژول‌های محدوده اندازه‌گیری تنظیم می‌شود، تنظیم دقیق با مرحله ۷ “پیکربندی سخت‌افزار” از طریق PG انجام می‌شود.
قابلیت وقفه؛
ماژول وقفه های تشخیصی و مقدار محدود را به CPU PLC ارسال می کند.
تشخیص؛
ماژول اطلاعات تشخیصی گسترده ای را به CPU ارسال می کند.

PLC زیمنس کد 6ES7331-7KF02-0AB0:

ولتاژ بار L+
مقدار نامی (DC) 24 ولت
حفاظت از قطبیت معکوس بله
جریان ورودی
از ولتاژ بار L+ (بدون بار)،  حداکثر.  ۳۰ میلی آمپر
از اتوبوس backplane 5 V DC،  حداکثر.  ۵۰ میلی آمپر
محدوده ورودی (مقادیر نامی)، ولتاژها
۰ تا +۱۰ ولت شماره
۱ ولت تا ۵ ولت بله
مقاومت ورودی (۱ ولت تا ۵ ولت) ۱۰۰ کیلو اهم
شماره ۱ ولت تا ۱۰ ولت
-۱ ولت تا +۱ ولت بله
– مقاومت ورودی (۱- تا ۱ ولت) ۱۰ MΩ
-۱۰ ولت تا +۱۰ ولت بله
– مقاومت ورودی (-۱۰ ولت تا +۱۰ ولت) ۱۰۰ کیلو اهم
-۲.۵ ولت تا +۲.۵ ولت بله
– مقاومت ورودی (-۲.۵ ولت تا +۲.۵ ولت) ۱۰۰ کیلو اهم
-۲۵۰ میلی ولت تا +۲۵۰ میلی ولت بله
– مقاومت ورودی (-۲۵۰ میلی ولت تا +۲۵۰ میلی ولت) ۱۰ MΩ
-۵ ولت تا +۵ ولت بله
– مقاومت ورودی (۵- تا ۵ ولت) ۱۰۰ کیلو اهم
یکپارچه سازی و تبدیل زمان / وضوح در هر کانال

ابعاد

عرض ۴۰ میلیمتر
ارتفاع ۱۲۵ میلی متر
عمق ۱۱۷ میلی متر

وزن: تقریبا ۲۵۰ گرم

منبع

توضیحات تکمیلی

وزن 0.25 kg
ابعاد 11.7 × 4 × 12.5 cm
