انواع ترانسمیترهای دما از نظر پکیج و RTD ها

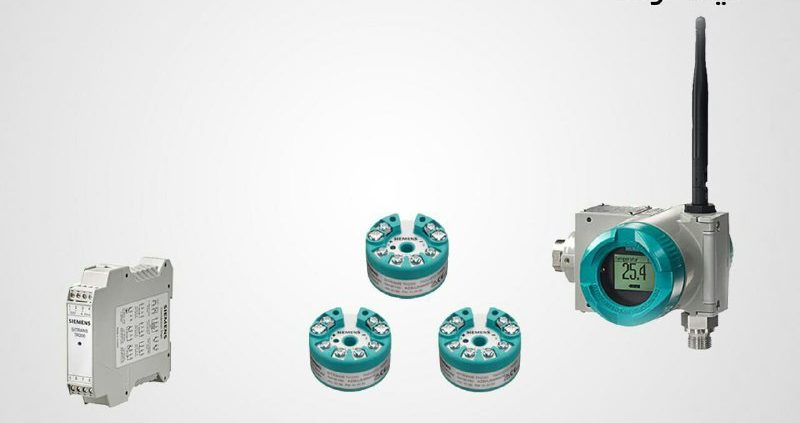

انواع ترانسمیترهای دما از نظر پکیج:

 ترانسمیترهای هدمونت

 ترانسمیترهای ریل مونت

ترانسمیترهای فیلدمونت

در مورد اندازه گیری دما به صورت مکانیکی توضیحاتی گفته شد و در مورد ترموکوپل ها هم به صورت کامل بحث شد و حالا نوبت سنسور های دمای مقاومتی RTD می باشد.

توضیحات عمومی در مورد RTD:
مي دانيم مقاومت الكتريكي يك جسم با دماي آن رابطه دارد. مقاومت الكتريكي بسياري از فلزات، با افزايش دما افزايش و با كاهش آن كاهش مييابد. عملكرد RTD ها بر اساس اين اصل ميباشد.

به عبارت ديگر در يك RTD با اندازه گيري مقاومت يك فلز، دماي آن تعيين ميشود.

فلز مورد استفاده بايد نقطه ذوب بالايي داشته باشد و در مقابل خوردگي مقاوم باشد. پلاتين بهترين فلز براي استفاده در RTD مي باشد چون رابطه بين مقاومت و دما كاملاً خطي ميباشد. در مس نيز اين رابطه نسبتاً خطي ميباشد ولي دامنه اندازه گيري آن كمتر از پلاتين ميباشد.
در صورت استفاده از نيكل، حساسيت RTD بيشتر خواهد بود ولي براي دماهاي بيشتر از ۴۰۰ درجه رابطه به شدت غيرخطي است. از تنگستن ميتوان براي اندازه گيري دماهاي خيلي بالا استفاده نمود، اما به دليل مشكلات ساخت و ناپايداري ويژگيهاي آن، كمتر مورد استفاده قرار ميگيرد.RTD هاي استاندارد داراي مقاومت پلاتيني هستند كه در دماي صفر درجه مقاومت آن ۱۰۰ اهم است و به اصطلاح با آن PT100 گفته ميشود.

 انواع RTD ها :
دو سیمه
سه سیمه

 چهار سیمه

که به ترتيب از بالا به پایین دقت بالاتري دارند.

مدلهای مختلف RTD :
فیلمی
 سیمی بر روی سرامیک
سیمی بر روی شیشه
سیم پیچ در مرکز سرامیک

که تمام آنها به صورت 2 سیمه و 3 سیمه و 4 سیمه ارائه میشود
