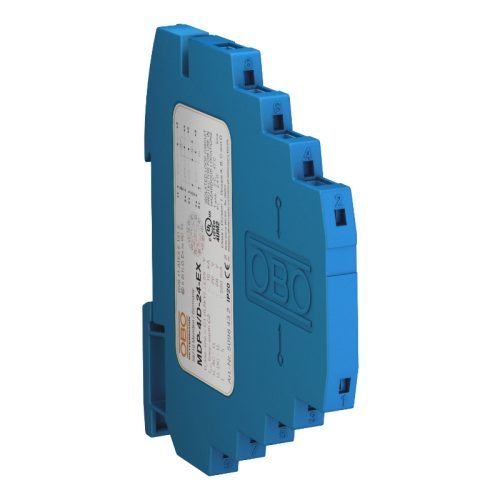

سرج ارستر Type 1+2+3 / D1+C2+C1 مدل MDP-4 D-24-EX کد 5098432

توضیحات

سرج ارستر 5098432 برای مدارهای اندازه گیری ذاتا ایمن

1.  دستگاه حفاظتی برای سیستم های چند سیمی
2.  ترمینال های اتصال ارت | بدون پیچ سپر مستقیم
3.  عرض صرفه جویی در فضا فقط ۸٫۷ میلی متر
4.  محدوده فرکانس بالا ۰-۱۰۰ مگاهرتز
5.  تأییدیه ATEX: II 2(1) G Ex ia [ia Ga] IIC T4 (BVS 11 ATEX E 131 X)
6.  فهرست UL (4UM2)

کاربرد 5098432: استفاده جهانی روی ریل پروفیل DIN 35 میلی متری در هر محفظه توزیع استاندارد.
وزن: ۵٫۸۰ کیلوگرم / ۱۰۰ عدد
مانیتورینگ دستگیر کننده شماره
نوع دسته ۱+۲+۳ / D1+C2+C1
SPD به IEC 61643-21 کلاس I+II+III / D1+C2+C1
سطح مقطع اتصال، انعطاف پذیر ۰٫۱۴ – ۲٫۵ mm²
سطح مقطع اتصال، چند سیم ۰٫۱۴ – ۱٫۵ mm²

تعداد قطب ۴

از دست دادن درج ≤۳ دسی بل
اتصال زمین از طریق: ریل DIN
تایید EX II 2(1)G Ex ia [ia Ga] IIC T4 Gb
شماره تماس مخابرات
جریان تخلیه کل (۸/۲۰) ۱۰ کیلو آمپر
جریان تخلیه کل (۱۰/۳۵۰) D1: 2 kA
محدوده فرکانس ۰-۱۰۰ مگاهرتز
محدوده فرکانس ۰ – ۱۰۰ مگاهرتز
فرکانس قطع ۱۰۰ مگاهرتز
حداکثر ولتاژ پیوسته AC 20 ولت
حداکثر ولتاژ پیوسته DC 28 ولت
مقاومت عایق بیش از ۱۰۰ MΩ
ظرفیت (سیم سیم) < 40 pF

جریان نامی ۰٫۵۸ A
منطقه حفاظت از صاعقه LPZ 0→۳
ولتاژ اسمی ۲۴ ولت
جریان بار اسمی AC 0.4 A
جریان بار اسمی DC 0.58 A
نوع نصب ریل DIN
استاندارد تست IEC 61643-21
اتصال محافظ موجود است بله
اتصال سپر مستقیم
درجه حفاظت IP20
سیم سیم سطح حفاظت < ۵۵ ولت
سطح حفاظت سیم زمین <۸۰۰ ولت
مقاومت سری در هر سیم ۲,۳۵ Ω ± ۵ %
سیگنال دهی در دستگاه هیچ
ترمینال سیستم اتصال
سیم سیم با دوام ضربه C1: 0.5 KV / 0.25 kA (8/20µs)
سیم زمین با دوام ضربه C2: 5 کیلو ولت / ۲،۵ کیلو آمپر (۸/۲۰µs)
محدوده دمایی -۴۰ – +۸۰ درجه سانتیگراد
تاییدیه UL
