توضیحات

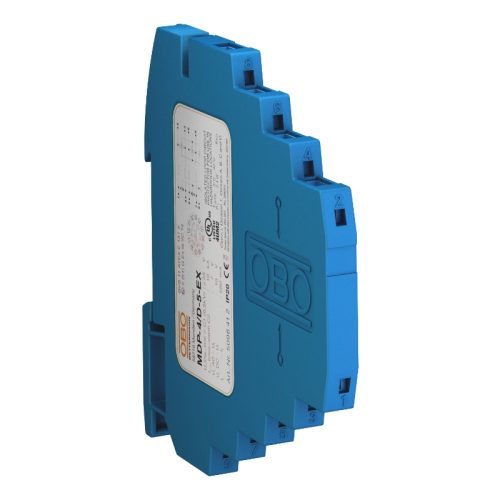

سرج ارستر OBO کد ۵۰۹۸۴۱۲ تایپ ۱+۲+۳ / D1+C2+C1 مدل MDP-4 D-5-EX
Series protection device, 4-pole, 5 V version, Ex-tested
MDP-4 D…-EX : Lightning barrier for intrinsically safe measuring circuits
• Protection device for multi-wire systems
• Direct shield earthing and screwless connection terminals
• Space-saving width of just 8.7 mm
• High frequency range of 0-100 MHz
• ATEX approval: II 2(1) G Ex ia [ia Ga] IIC T4 (BVS 11 ATEX E 131 X)
• UL-listed (4UM2)
Application: Universal use on 35 mm DIN profile rail in any standard distribution housing.
توضیحات تکمیلی
| وزن | 580 g |
|---|---|

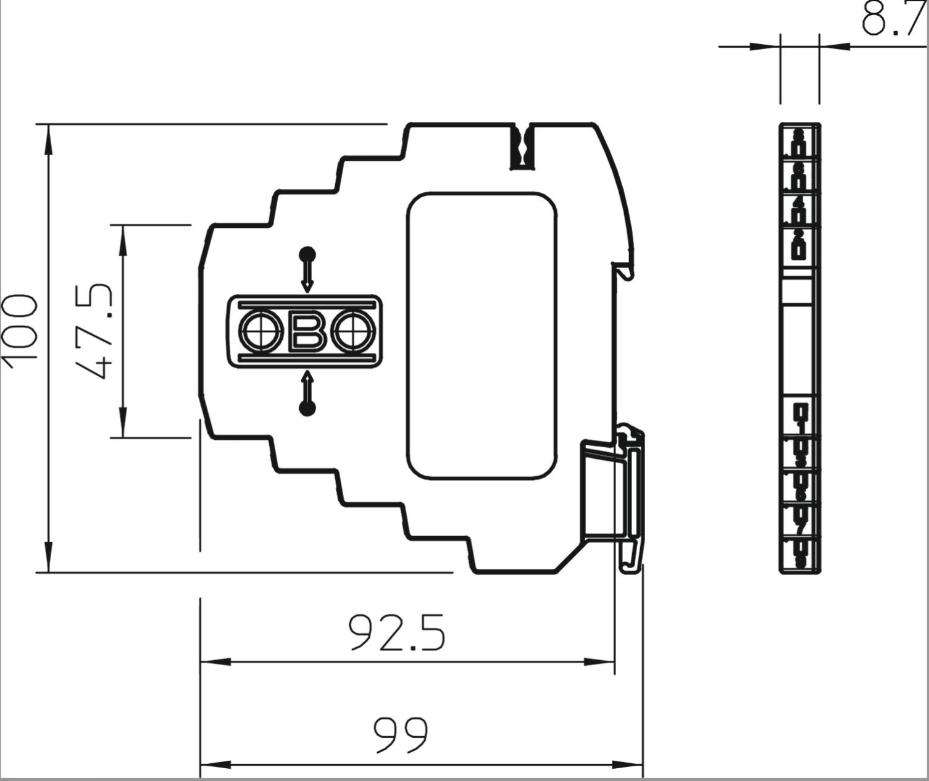

| ابعاد | 100 × 8.7 × 99 cm |
| کد محصول | 5098412 |
| مدل | MDP-4 D-5-EX |
| حداکثر ولتاژ پیوسته (V) (AC) | – |
| مدل پل | – |
| تائیدیه | UL |
| جریان تخلیه کل سوییچینگ(8/20) (kA) | – |
| سطح مقطع عرضی کابل, انعطافپذیر (ریز - سیم) | – |
| عملکرد کانال Ansi / EA | – |
| عملکرد کانال ISO / IEC | – |
| سطح حفاظت از ولتاژ ترکیبی [L - PE] | – |
| سطح مقطع کابل خشک | 0,14-2,5 |
| سطح مقطع کابل قابل انعطاف | 0,14-2,5 |
| سطح مقطع کابل چند رشته | 0,14-1,5 |
| سیستم اتصال | Terminal |
| Division unit TE (17.5 mm) | – |
| نحوه اتصال | DIN rail |
| تأییدیه EX | II 2(1)G Ex ia [ia Ga] IIC T4 Gb |
| ظرفیت قطع جریان دنباله ای (eff] (N-PE] | – |
| محدوده فرکانس (MHz) | 0-100 MHz |
| سیگنال کنتاکت | ندارد |
| جنس بدنه | – |
| جریان تخلیه صاعقه(10/350) (kA) | – |
| قابلیت تحمل حداکثر جریان ضربه ای پایدار بین سیم و زمین | C2: 5 kV / 2,5 kA (8/20µs) |
| قابلیت تحمل حداکثر جریان ضربه ای پایدار بین سیم و سیم | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Insertion loss | – |
| نوع نصب | DIN rail |
| ناحیه حفاظتی | 3→0 |
| حداکثر ولتاژ عملیاتی پیوسته | – |
| حداکثر جریان فیوز پشتیبان | – |
| بیشترین جریان فیوز پشتیبان (A) | – |
| ماکزیمم ولتاژ پیوستهv) AC) | 7 |
| نحوه نصب | – |
| ماکزیمم جریان تخلیه سوییچینگ (8/20) (kA) | – |
| ماکزیمم ولتاژ پیوستهv) DC) | 10 |
| نحوه نصب | – |
| ولتاژ اسمی(V) | – |
| جریان اسمی تخلیه سوییچینگ(8/20) (kA) | – |
| جریان اسمی تخلیه سوییچینگ(8/20) (kA) | – |
| ولتاژ اسمی (V) | – |
| تعداد پل ها | 4 |
| محدوده دما عملیاتی | – |
| Protection level | – |
| سطح حفاظت ولتاژ [L-N] | – |
| سطح حفاظت ولتاژ (N-PE) | – |
| Protection level wire-earth | – |
| Protection level wire-wire | – |
| درجه حفاظت | IP20 |
| جریان نامی (A) | 0,58 |
| Residual voltage [L-N] @ 1 kA | – |
| Residual voltage [L-N] @ 5 kA | – |
| Response time | – |
| Return loss | – |
| مقطع عرضی کابل جامد (تک / چند رشته) | – |
| Series resistance per wire | % 5 ± 2,35 Ω |
| اتصال محافظ | Direct |
| دسترسی اتصال محافظ | Yes |
| ظرفیت قطع جریان دنباله ای | – |
| دسته بندی بر اساس استاندارد EN ۶۱۶۴۳-۱۱ | – |
| دسته بندی بر اساس استاندارد IEC ۶۱۶۴۳-۱۱ | -, Class I |
| دسته بندی بر اساس استاندارد UL 1449 | – |
| محدوده دما | 80+-40- |
| استاندارد تست | IEC 61643-21 |
| جریان تخلیه کل سوییچینگ(8/20) (kA) | 10 |
| جریان کل تخلیه صاعقه(10/350) (kA) | D1: 2 |
| ولتاژ نامی (v) | – |
| Voltage protection level | – |
| Wave resistance | – |
| طبقه بندی | Type 1+2+3 / D1+C2+C1 |
| میزان آمپر | – |
| ولتاژ قطع | – |
| ظرفیت قطع جریان دنباله ای | – |
