4,740,000 تومان

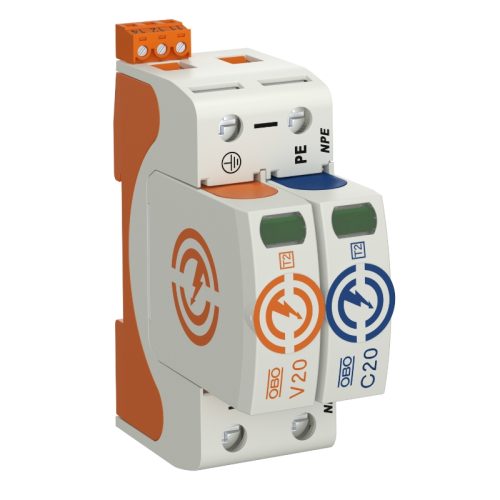

Surge arrestor V20, 1-pole + NPE and remote signalling, 280 V
Surge arrestor, type 2
• For surge voltage protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Discharge capacity to 40 kA (8/20) per pole through high-performance varistors
• Modular connectable arrestor with cut-off unit and visual status display
• Locking mechanism with vibration protection and voltage keying
• Plastic to UL 94 V-0
• The remote signalling variants (FS) have a potential-free changeover contact for remote signalling
Application: Equipotential bonding in main and sub-distributions.
مدار: تک فاز و نول
نوع ارستر: Type 2, Class C
ولتاژ نامی: ۲۳۰VAC
جریان نامی تخلیه ۲۰KA :In/L-N (۸/۲۰µS )
مجموعه جریان ضربه ارستر۶۰KA :Itotal(8/20µS )
ولتاژ ضربه ۱٫۳KV : Up>
درجه حفاظتی: IP20
سطح مقطع ترمینال: ۳۵-۱٫۵ mm²
کنتاکت کمکی: دارد
دارای ماژولهای قابل تعویض
دارای نمایشگر سلامت قطعه
مکانیزم قفل برای حفاظت در برابر لرزش
کددهی ولتاژ
| وزن | 246 g |
|---|---|

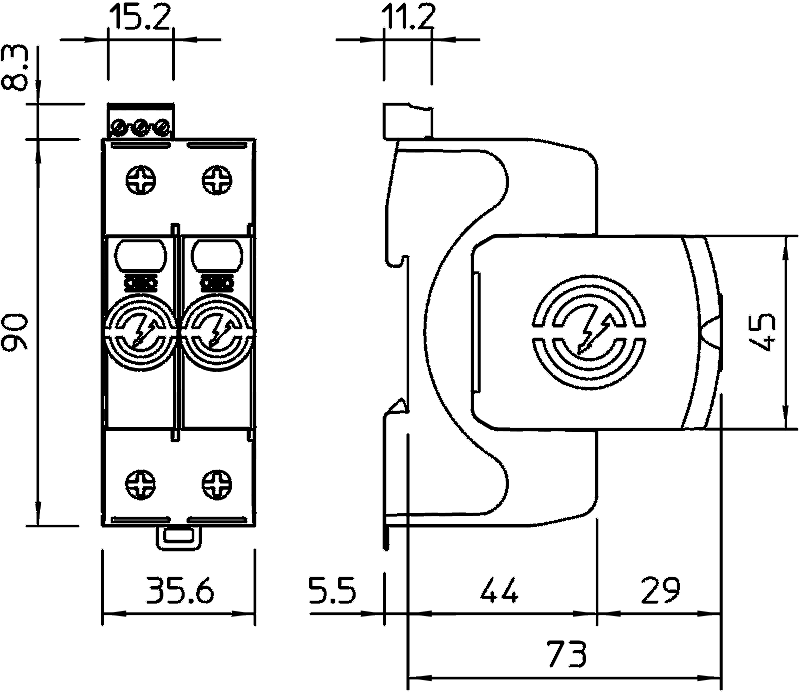

| ابعاد | 35.6 × 44 × 90 cm |
| کد محصول | 5095331 |
| مدل | V20-1+NPE+FS-280 |
| حداکثر ولتاژ پیوسته (V) (AC) | 280 |
| سیگنال کنتاکت | دارد |
| مدل پل | 1+ N/PE |
| دسته بندی بر اساس استاندارد EN ۶۱۶۴۳-۱۱ | Type 2 |
| دسته بندی بر اساس استاندارد IEC ۶۱۶۴۳-۱۱ | Class II |
| دسته بندی بر اساس استاندارد UL 1449 | Type 4 |
| ولتاژ اسمی (V) | 230 |
| ماکزیمم ولتاژ پیوستهv) AC) | 280 |
| جریان اسمی تخلیه سوییچینگ(8/20) (kA) | 20 |
| ماکزیمم جریان تخلیه سوییچینگ (8/20) (kA) | 40 |
| جریان تخلیه کل سوییچینگ(8/20) (kA) | 60 |
| سطح حفاظت ولتاژ [L-N] | 1,3 |
| سطح حفاظت از ولتاژ ترکیبی [L - PE] | 1,5 |
| Residual voltage [L-N] @ 1 kA | 0,8 |
| Residual voltage [L-N] @ 5 kA | 1,0 |
| حداکثر جریان فیوز پشتیبان | 160A gL/gG |
| ظرفیت قطع جریان دنباله ای | 50kA eff |
| محدوده دما عملیاتی | 80+-40- |
| درجه حفاظت | IP20 |
| تائیدیه | KEMA |
| FM contacts | Changeover |
| Switching power AC | 230 V , 0,5 A |
| Switching power DC | A 0,5 ; V 75 / A 0,1 ;V 230 |
| Connection cross-section, FM terminals | 0,5-1,5 |
| سطح مقطع عرضی کابل, انعطاف‌پذیر (ریز - سیم) | 1,5-35 |
| مقطع عرضی کابل جامد (تک / چند رشته) | 1,5-35 |
| سطح مقطع عرضی کابل, انعطاف‌پذیر (ریز - سیم) | 16-2 |
| مقطع عرضی کابل جامد (تک / چند رشته) | 16-2 |
سرج ارستر تایپ ۲ مدل V20-3+NPE+FS-280 کد ۵۰۹۵۳۳۳
