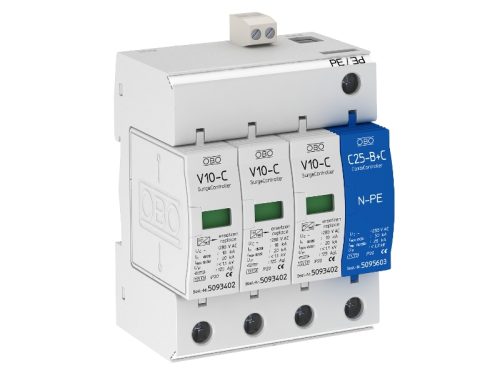

سرج ارستر تایپ 3+2 مدل V10-C 3+NPE+FS کد 5094931

Surge arrestor V10 3-pole + NPE with remote signalling 280 V

V 10-C/…: lightning and surge protection device type 2+3 (Class C+D) to VDE 0675 part 6-11 (DIN EN 61643-11) to overvoltage protection to DIN VDE 0100 part 443.

• With new MultiBase base part and Multi-connection clamps
• Complete unit consisting of upper part and base, pre-mounted and ready for connection
• Suitable for any TN and TT network systems
• Plug-in arrestor with dynamic separating device
• With visual function display
• Version FS with remote signalling, potential-free changeover contact, for function monitoring
• High current conductivity and long service life
• Marked connections

Application example: residential buildings, single-family homes

توضیحات

وضیحات محصول سرج ارستر نوع 3+2 مدل V10-C 3+NPE+FS کد 5094931

  • واحد کامل متشکل از قسمت فوقانی و پایه، از پیش نصب و آماده‌ی اتصال
  • مناسب برای سیستم های شبکه TN-S و TT
  • شامل واحد قطع حرارتی و دینامیکی
  • با نمایش بصری عیوب
  • نسخه …-FS با سیگنال دهی از راه دور و تماس NO بدون پتانسیل برای نظارت بر عملکرد
  • • هدایت جریان بالا و عمر طولانی
  • اتصالات برچسب دار

مثال کاربردی: ساختمان های مسکونی، خانه های تک خانواده



گزینه های اتصال 5094931

جریان سرج ارستر (8/20 µs) [مجموع] 40 kA
منفجر کردن no
سطح مقطع هادی، صلب (تک سیم/چند سیم)، حداکثر. 35 mm²
سطح مقطع هادی، صلب (تک سیم/چند سیم)، حداقل 2,5 mm²
CO₂ Footprint (GWP) Cradle-to-Gate 1,5036 kg CO₂e / 1 Piece
ابعاد 280V
نوع نصب DIN rail 35 mm
منطقه حفاظت در برابر صاعقه LPZ 1→3
حداکثر حفاظت از جریان اضافه در سمت شبکه 125
حداکثر فیوز پشتیبان 125 A
حداکثر ولتاژ پیوسته AC 280 V
حداکثر جریان تخلیه (8/20 میکرو ثانیه) 20 kA
فرم شبکه Other
جریان تخلیه اسمی (8/20 میکرو ثانیه) 10 kA
جریان تخلیه اسمی (8/20 میکرو ثانیه) [L-N] 10 kA
جریان تخلیه اسمی (8/20 میکرو ثانیه) [N-PE] 30 kA
ولتاژ نامی AC (50/60 هرتز) 230 V
دمای عملیاتی، حداکثر 80 °C
دمای عملیاتی، حداقل -40 °C
نسخه قطبی 3+N/PE
رتبه حفاظتی IP20
سیگنال دهی از راه دور no
زمان پاسخگویی <25 ns
سیگنال دهی در دستگاه Visual
SPD تا EN 61643-11 Type 2+3
SPD تا IEC 61643-1 Class II+III
کلاس تست، نوع 2 yes
فرم شبکه TN yes
فرم شبکه TN-C-S yes
فرم شبکه TN-S yes
فرم شبکه TT yes









جهت اطلاعات بیشتر و ثبت سفارش با مجموعه نگار صنعت ماهان تماس حاصل فرمایید.

منبع

توضیحات تکمیلی

وزن 379 کیلوگرم

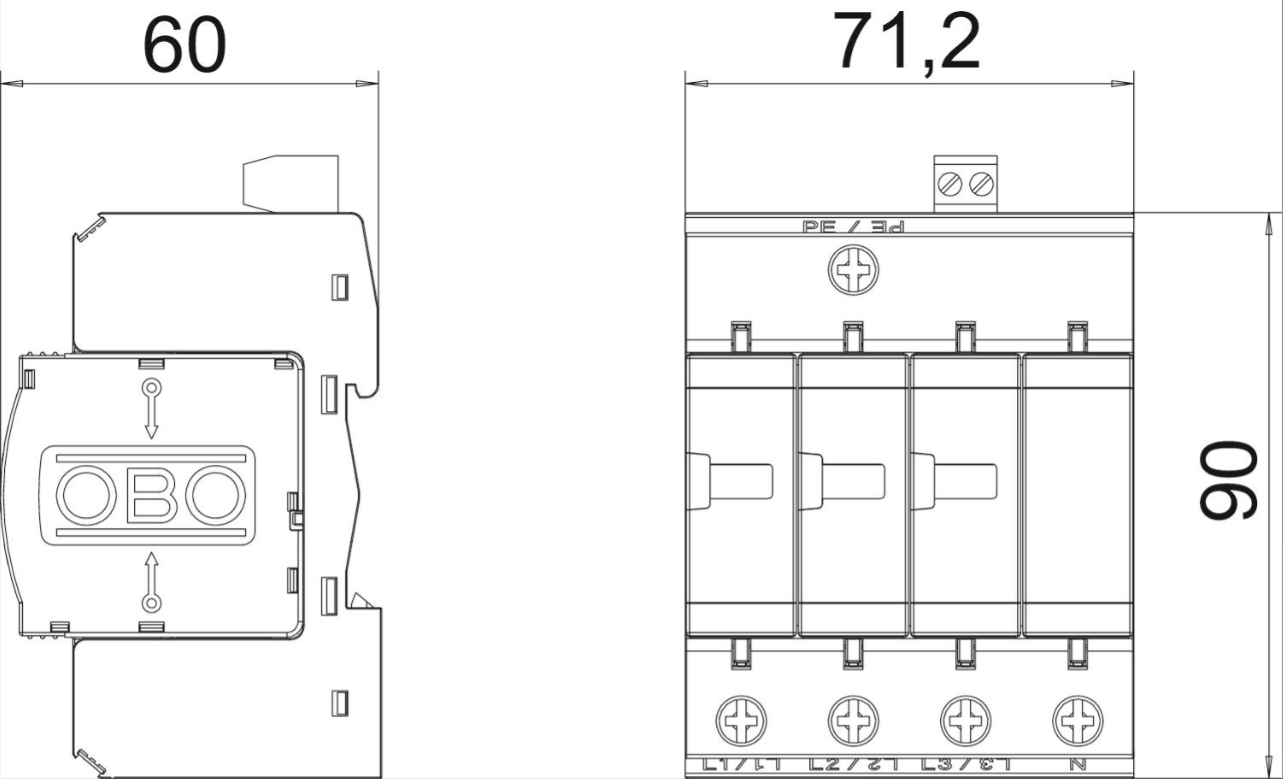

ابعاد 71.2 × 60 × 90 سانتیمتر
