توضیحات

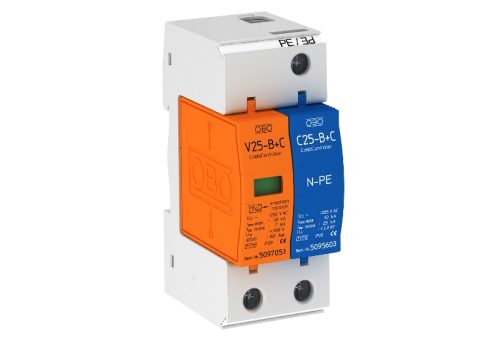

ارستر ترکیبی، صاعقه‌گیر و سرج ارستر OBO 5094457 نوع 1+2، واحد کامل متشکل از قسمت فوقانی و پایه، از پیش نصب و آمادهی اتصال می‌باشد.
توضیحات محصول
ارستر ترکیبی، صاعقه گیر و سرچ ارستر تایپ 1+2
یونیت کامل متشکل از قسمت فوقانی و پایه، از قبل نصب و آمادهی اتصال
- برای سیستم های TN-S و TT به صورت جهانی مناسب است
- برقگیر پلاگین با واحد برش دینامیکی
- صفحه نمایش عملکرد بصری
- سطح حفاظت از ولتاژ < 0.9 کیلو ولت
- برقگیر وریستور اکسید روی کپسول دار و غیر قابل خاموش شدن، برای استفاده در محفظه‌های توزیع کننده استاندارد
- اتصالات نشاندار
مثال کاربردی: ساختمان‌هایی با منبع تغذیه سیم باز یا برای راه‌اندازی پیوند همسان پتانسیل حفاظت از صاعقه در ساختمان‌های مسکونی.
اطلاعات تکنیکال سرج ارستر OBO تایپ 2+1 مدل V25-B+C 1+NPE کد 5094457
| جریان برقگیر ارستر (8/20 µs) [مجموع] | 60 kA |
|---|---|
| منفجر کردن | نه |
| سطح حفاظت ولتاژ ترکیبی [L-PE] | 1200 kV |
| مقطع هادی، صلب (تک سیم/چند سیم)، حداکثر | 35 mm² |
| مقطع هادی، صلب (تک سیم/چند سیم)، حداقل. | 2,5 mm² |
| بعد | 280V |
| منطقه حفاظت در برابر صاعقه LPZ | 0→2 |
| جریان موج صاعقه (10/350 میکرو ثانیه) | 7 kA |
| جریان برق صاعقه (10/350) | 14 kA |
| حداکثر حفاظت از جریان اضافه در سمت شبکه | 160 |
| حداکثر فیوز پشتیبان | 160 A |
| حداکثر ولتاژ پیوسته AC | 280 V |
| حداکثر ولتاژ پیوسته DC | 200 V |
| حداکثر جریان تخلیه (8/20 میکرو ثانیه) | 50 kA |
| فرم شبکه | Other |
| جریان دبی اسمی (8/20 میکروثانیه) | 30 kA |
| جریان دبی اسمی (8/20 میکروثانیه) [L-N] | 30 kA |
| جریان دبی نامی (8/20 میکروثانیه) [N-PE] | 30 kA |
| ولتاژ نامی AC (۵۰/۶۰ هرتز) | 230 V |
|---|---|
| دمای عملیاتی، حداکثر | 80 °C |
| دمای عملیاتی، حداقل | -40 °C |
| شماره قطب | 1 |
| ورژن قطبی | ≤900 |
| رتبه حفاظتی | IP20 |
| سیگنال دهی از راه دور | نه |
| زمان پاسخگویی | <25 ns |
| سیگنال دهی در دستگاه | بصری |
| SPD به EN 61643-11 | نوع 1+2 |
| SPD به IEC 61643-1 | کلاس I+II |
| فرم شبکه TN | بله |
| فرم شبکه TN-C-S | بله |
| فرم شبکه TN-S | بله |
| فرم شبکه TT | بله |
| نسخه برای | 1 قطب کامل با NPE |
با کلیک بر روی لینک می‌توانید اطلاعات محصول را در سایت OBO ببینید.
