توضیحات

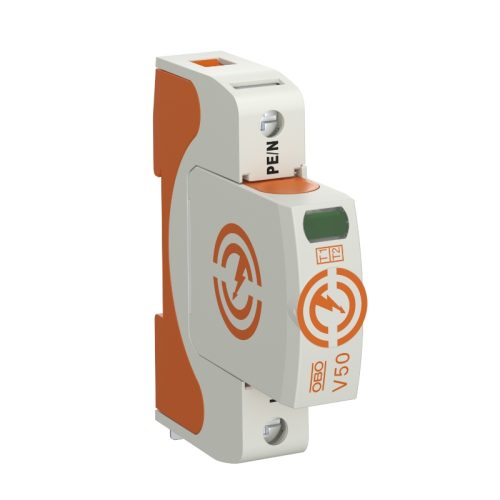

سرج ارستر تایپ 2+1 مدل V50-1-150 کد 5093440
- برای اتصال هم پتانسیل جریان صاعقه مطابق با VDE 0185-305 (IEC 62305)
- ظرفیت مهار جریان صاعقه ۱۲.۵ کیلوآمپر (۱۰/۳۵۰) در هر قطب و تا ۵۰ کیلوآمپر (۱۰/۳۵۰) در مجموع
- برقگیر ماژولار و قابل اتصال به سرج ارستر با واحد قطع و نمایش وضعیت بصری
- مکانیزم قفل شونده با محافظت در برابر لرزش و کلید ولتاژ
- پلاستیک مطابق با UL 94 V-0
- انواع سیگنالینگ از راه دور (FS) دارای یک کنتاکت تغییر بدون پتانسیل برای سیگنالینگ از راه دور هستند.
کاربرد: اتصال هم پتانسیل جریان صاعقه برای ساختمان‌های کلاس III و IV.
* کامل = سرج ارستر و پایه متصل به سرج ارستر
اطلاعات فنی سرج ارستر 5093440
| تاییدیه‌ها | VDE |
|---|---|
| انفجار | خیر |
| نوع کابل برای دستگاه‌های حفاظت در برابر نوسانات برق | Power cable AV |
| سطح مقطع هادی، انعطاف‌پذیر (سیم ریز)، حداکثر. | 2 AWG |
| سطح مقطع هادی، انعطاف‌پذیر (سیم ریز)، حداکثر. | 35 mm² |
| سطح مقطع هادی، انعطاف‌پذیر (سیم ریز)، حداقل. | 1,5 mm² |
| سطح مقطع هادی، انعطاف‌پذیر (سیم ریز)، حداقل. | 16 AWG |
| سطح مقطع هادی، صلب (تک سیم/چند سیم)، حداکثر. | 2 AWG |
| سطح مقطع هادی، صلب (تک سیم/چند سیم)، حداکثر. | 35 mm² |
| سطح مقطع هادی، صلب (تک سیم/چند سیم)، حداقل. | 16 AWG |
| سطح مقطع هادی، صلب (تک سیم/چند سیم)، حداقل. | 1,5 mm² |
| سطح مقطع اتصال، ترمینال‌های FM، حداکثر. | 16 AWG |
| سطح مقطع اتصال، ترمینال‌های FM، حداکثر. | 1,5 mm² |
| سطح مقطع اتصال، ترمینال‌های FM، حداقل. | 0,5 mm² |
| سطح مقطع اتصال، ترمینال‌های FM، حداقل. | 21 AWG |
| CO2 Footprint (GWP) از گهواره به دروازه | 0,3709 kg CO₂e / 1 Piece |
| ابعاد | 150V |
| اجزای محافظت در برابر نوسانات برق از جنس بدنه | PA UL 94 V-0 |
| نوع نصب | DIN rail 35 mm |
| فیوز پشتیبان یکپارچه | خیر |
| جریان صاعقه (10/350 میکروثانیه) | 12,5 kA |
| مواد | پلی آمید |
| حداکثر محافظت در برابر اضافه جریان برق شهری | 160 A gL/gG |
| حداکثر فیوز پشتیبان | 160 A |
| حداکثر ولتاژ پیوسته (L-N) | 150 V |
| حداکثر ولتاژ پیوسته AC | 150 V |
| حداکثر جریان تخلیه (8/20 میکروثانیه) | 50 kA |
| حداکثر جریان تخلیه (۸/۲۰ میکروثانیه) [طول-عرض] | 50 kA |
| حداقل فاصله | 1,5 mm |
| فرم شبکه | TN |
| جریان تخلیه اسمی (8/20 میکروثانیه) | 30 kA |
|---|---|
| جریان تخلیه اسمی (8/20 میکروثانیه) [L-N] | 30 kA |
| ولتاژ نامی AC (50/60 هرتز) | 120 V |
| دمای عملیاتی، حداکثر | 80 °C |
| دمای عملیاتی، حداقل | -40 °C |
| شماره قطب | 1 |
| نسخه قطبی | 1 |
| سطح حفاظت [L-N] | ≤0,8 |
| رتبه‌بندی حفاظت | IP20 |
| سیگنالینگ از راه دور | خیر |
| ولتاژ باقیمانده [L-N] در ۱ کیلوآمپر | 0,4 kV |
| ولتاژ باقیمانده [L-N] در ۱۲.۵ کیلوآمپر | 0,6 kV |
| ولتاژ باقیمانده [L-N] در ۵ کیلوآمپر | 0,5 kV |
| زمان پاسخگویی | <25 ns |
| مقاومت اتصال کوتاه برای حداکثر محافظت در برابر اضافه جریان برق شهری | 50 kA eff |
| سیگنالینگ روی دستگاه | ویژوال |
| SPD تا EN 61643-11 | نوع 1+2 |
| SPD تا IEC 61643-1 | کلاس I+II |
| SPD تا UL 1449 | نوع 4 |
| منبع تغذیه سوئیچینگ AC | 230 V; 0,5 A |
| منبع تغذیه سوئیچینگ DC | 230 V; 0,1 A / 75 V; 0,5 A |
| فرم شبکه TN | بله |
| فرم شبکه TN-C | بله |
| فرم شبکه TN-C-S | بله |
| فرم شبکه TN-S | بله |
| گشتاور | 4 Nm |
| ولتاژ TOV [L-N] – حالت ایمن در برابر خرابی – ۱۲۰ دقیقه. | 230 V |
| ولتاژ TOV [L-N] – حالت تحمل – 5 ثانیه | 175 V |
| فرم شبکه TT | بله |
برای کسب اطلاعات بیشتر و ثبت سفارش با کارشناسان ما در ارتباط باشید.
