surge-arrestor-5093260
surge-arrestor-5093260surge-arrestor-5093260

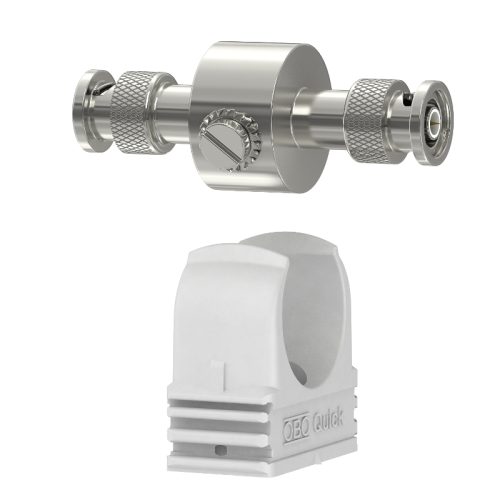

سرج ارستر OBO کد ۵۰۹۳۲۶۰ تایپ ۱+۲ / D1+C2 مدل DS-BNC M/W

5,140,000 تومان

Coaxial protection device for BNC connection: male/male

Coaxial data cable protection devices

• Basic protection
• High pulsed current carrying capacity 2 x 2.5 kA (10/350 µs)
• Simple installation (adapter plug), m = plug/f = female connector
• Various plug combinations
• With BNC connector
• Optimised transmission behaviour
• Including OBO M25 Quick clip for simple installation

دسته: Coaxial protection devices for transmission and receiving technology, Surge protective device for data and information technology, تجهیزات ارتینگ و سرج ارستر, سرج ارسترهای صفحه اصلی, محصولات صفحه اصلی برچسب: Coaxial protection device, سرج ارستر, سرج ارستر obo, سرج ارستر ابو, سرج ارستر اوبو
  • توضیحات
  • توضیحات تکمیلی
  • نظرات (0)

توضیحات











توضیحات تکمیلی

وزن 70 g
ابعاد 67 cm
کد محصول

5093260

مدل

DS-BNC M/M

حداکثر ولتاژ پیوسته (V) (AC)

–

مدل پل

–

تائیدیه

–

جریان تخلیه کل سوییچینگ(8/20) (kA)

–

سطح مقطع عرضی کابل, انعطاف‌پذیر (ریز - سیم)

–

عملکرد کانال Ansi / EA

–

عملکرد کانال ISO / IEC

–

سطح حفاظت از ولتاژ ترکیبی [L - PE]

–

سطح مقطع کابل خشک

–

سطح مقطع کابل قابل انعطاف

–

سطح مقطع کابل چند رشته

–

سیستم اتصال

BNC

Division unit TE (17.5 mm)

–

نحوه اتصال

–

تأییدیه EX

–

ظرفیت قطع جریان دنباله ای (eff] (N-PE]

–

محدوده فرکانس (MHz)

GHz 0 – 2,2

سیگنال کنتاکت

ندارد

جنس بدنه

–

جریان تخلیه صاعقه(10/350) (kA)

2,5

قابلیت تحمل حداکثر جریان ضربه ای پایدار بین سیم و زمین

C2: 10 kV / 5 kA (8/20µs)

قابلیت تحمل حداکثر جریان ضربه ای پایدار بین سیم و سیم

C2: 10 kV / 5 kA (8/20µs)

Insertion loss

≤0,95

نوع نصب

Connector/cable adapter

ناحیه حفاظتی

2→0

حداکثر ولتاژ عملیاتی پیوسته

–

حداکثر جریان فیوز پشتیبان

–

بیشترین جریان فیوز پشتیبان (A)

–

ماکزیمم ولتاژ پیوستهv) AC)

130

نحوه نصب

–

ماکزیمم جریان تخلیه سوییچینگ (8/20) (kA)

–

ماکزیمم ولتاژ پیوستهv) DC)

185

نحوه نصب

–

ولتاژ اسمی(V)

–

جریان اسمی تخلیه سوییچینگ(8/20) (kA)

–

جریان اسمی تخلیه سوییچینگ(8/20) (kA)

–

ولتاژ اسمی (V)

–

تعداد پل ها

1

محدوده دما عملیاتی

–

سطح حفاظت ولتاژ [L-N]

–

سطح حفاظت ولتاژ (N-PE)

–

Protection level wire-earth

–

Protection level wire-wire

–

درجه حفاظت

IP40

جریان نامی (A)

10

Residual voltage [L-N] @ 1 kA

–

Residual voltage [L-N] @ 5 kA

–

Response time

–

Return loss

≥14

مقطع عرضی کابل جامد (تک / چند رشته)

–

Series resistance per wire

–

اتصال محافظ

Direct

دسترسی اتصال محافظ

Yes

ظرفیت قطع جریان دنباله ای

–

دسته بندی بر اساس استاندارد EN ۶۱۶۴۳-۱۱

–

دسته بندی بر اساس استاندارد IEC ۶۱۶۴۳-۱۱

-, Class I

دسته بندی بر اساس استاندارد UL 1449

–

محدوده دما

80+-40-

استاندارد تست

IEC 61643-21

جریان تخلیه کل سوییچینگ(8/20) (kA)

10

جریان کل تخلیه صاعقه(10/350) (kA)

5

ولتاژ نامی (v)

–

Voltage protection level

–

Wave resistance

50

میزان آمپر

–

ولتاژ قطع

–

ظرفیت قطع جریان دنباله ای

–
