توضیحات

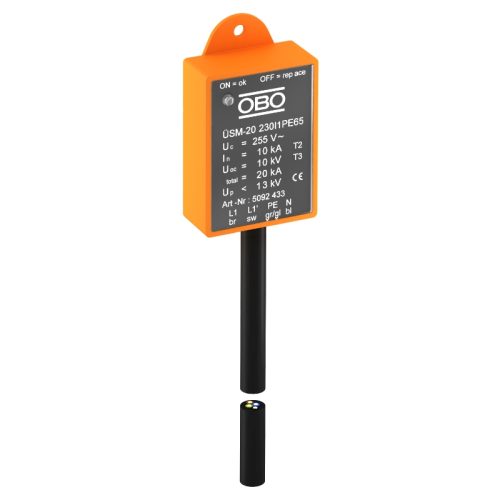

سرج ارستر حفاظت از نوسانات نوع 2+3 کد 5092433 به DIN EN 61643-11 برای شبکه های برق 230/400 ولت.
مناسب برای محافظت از روشنایی LED.
- با نمایش عملکرد و خاموش شدن مدار بار در هنگام خرابی SPD
- اندازه کوچک برای نصب در جعبه اتصال قطب یا بالادست درایور LED
- مدار محافظ 1+NPE با حداکثر ظرفیت تخلیه 20 کیلو آمپر
- کاهش اضافه ولتاژ به کمتر از 1500 ولت یا 1000 ولت @ 5 کیلو آمپر
- با یا بدون خاموش شدن لامپ در صورت نقص
کاربرد: در جعبه انتقال کابل، جعبه های اتصال، کانال های کابل به سیستم های کف
برای محافظت از وسایل الکترونیکی مانند لامپ های LED در برابر ولتاژهای ناگهانی

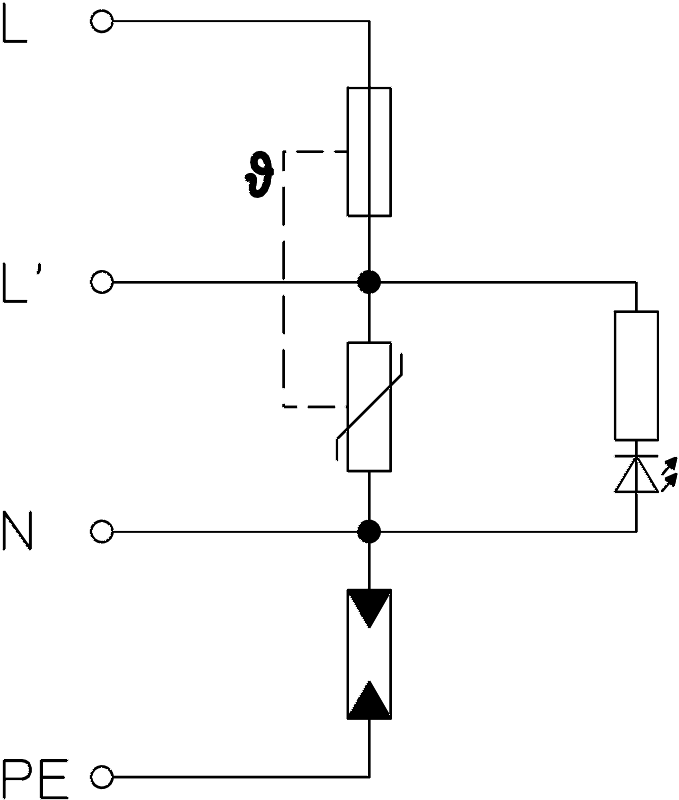

گزینه های اتصال 5092433
| جریان سرج ارستر (8/20 µs) [مجموع] | 20 kA |
|---|---|
| سطح حفاظت ولتاژ ترکیبی [L-PE] | 1,6 kV |
| طول کابل اتصال | 0,25 m |

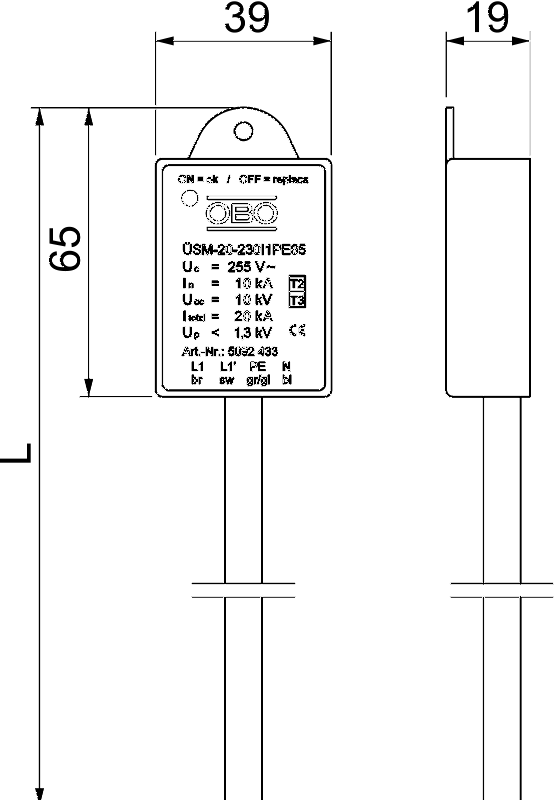

| ابعاد | 230V |
| ارتفاع | 19 mm |
| نوع نصب | متفرقه |
| طول | 250 mm |
| منطقه حفاظت از صاعقه LPZ | 1→2 |
| حداکثر حفاظت از جریان اضافه در سمت شبکه | 16 |
| حداکثر فیوز پشتیبان | 16 A |
| حداکثر ولتاژ پیوسته (L-N) | 255 V |
| حداکثر ولتاژ پیوسته (N-PE) | 255 V |
| حداکثر ولتاژ پیوسته AC | 255 V |
| حداکثر جریان تخلیه (8/20 میکرو ثانیه) | 20 kA |
| حداکثر جریان تخلیه (8/20 میکرو ثانیه) [L-N] | 10 kA |
| حداکثر جریان تخلیه (8/20 میکرو ثانیه) [N-PE] | 10 kA |
| جریان تخلیه اسمی (8/20 میکرو ثانیه) | 10 kA |
| جریان تخلیه اسمی (8/20 میکرو ثانیه) [L-N] | 10 kA |
|---|---|
| جریان تخلیه اسمی (8/20 میکرو ثانیه) [N-PE] | 10 kA |
| ولتاژ نامی AC (50/60 هرتز) | 230 V |
| OBO_جریان بار اسمی (ترمینال ورودی/خروجی) | 16 A |
| دمای عملیاتی، حداکثر | 80 °C |
| دمای عملیاتی، حداقل | -40 °C |
| نسخه قطبی | 1+N/PE |
| سطح حفاظت [L-N] | ≤1,5 |
| رتبه حفاظتی | IP65 |
| زمان پاسخگویی | <25 ns |
| سیگنال دهی در دستگاه | ویژوال |
| SPD تا EN 61643-11 | نوع 2+3 |
| SPD تا IEC 61643-1 | کلاس II+III |
| کلاس تست، نوع 2 | بله |
| کلاس تست، نوع 3 | بله |
| نسخه ای برای | 1-pole + NPE for PC I |
| عرض | 40 mm |
