توضیحات

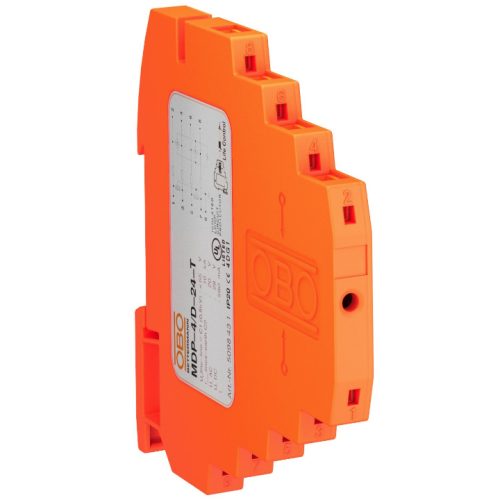

دستگاه سرج ارستر سری 4 قطبی نسخه 24 ولت | 5098431:
جریان بار نامی 0.58 A
دستگاه حفاظتی برای سیستم های چند سیمی
ترمینال های اتصال ارت و بدون پیچ سپر مستقیم

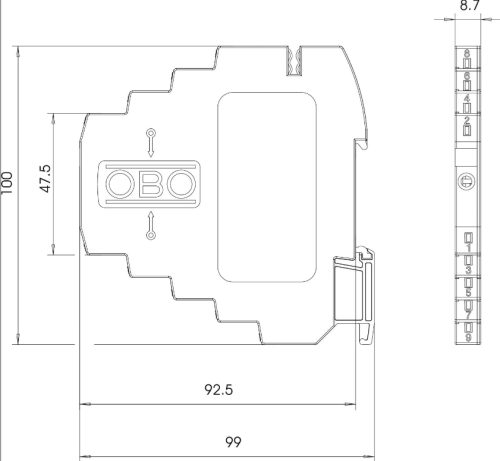

عرض صرفه جویی در فضا فقط 8.7 میلی متر
مدار حفاظتی قابل آزمایش با Life Control
پهنای باند بالا تا 100 مگاهرتز
فهرست UL (4DG1)
کاربرد: استفاده جهانی روی ریل پروفیل DIN 35 میلی متری در هر محفظه توزیع استاندارد.
اطلاعات فنی 5098431
- تاییدیه: UL
- مانیتورینگ دستگیر کننده: خیر
- ظرفیت (سیم-ارت): <40 pF
- ظرفیت (سیم سیم): <40 pF
- سطح مقطع اتصال، انعطاف پذیر، حداکثر: 2.5 میلی متر مربع
- مقطع اتصال، چند سیم، حداکثر: 1.5 میلی متر مربع
- مقطع اتصال، چند سیم، حداقل: 0.14 میلی متر مربع
- سطح مقطع اتصال، صلب، حداکثر: 2.5 میلی متر مربع
- مقطع اتصال، انعطاف پذیر، حداقل: 0.14 میلی متر مربع
- مقطع اتصال، صلب، حداقل: 0.14 میلی متر مربع
- CO₂ Footprint (GWP) گهواره به دروازه: 0,3818 کیلوگرم CO₂e / 1 قطعه
- فرکانس قطع: 100 مگاهرتز
- ابعاد: 24 ولت
- اتصال زمین از طریق: ریل DIN
- نسخه آزمایش شده انفجار: خیر
- دوام ضربه ای سیم-ارت: C2: 5 کیلو ولت / 2،5 کیلو آمپر (8/20µs)
- سیم سیم با دوام ضربه: C1: 0.5 کیلو ولت / 0.25 کیلو آمپر (8/20µs)
- از دست دادن درج: ≤3 دسی بل
- مقاومت عایق: بیش از 100 MΩ
- دسته بندی: نوع 1+2+3 / D1+C2+C1
- منطقه حفاظت از صاعقه: LPZ 0→3
- حداکثر ولتاژ پیوسته AC:
20ولت
- حداکثر ولتاژ پیوسته DC:
28 ولت
- جریان بار اسمی AC 0,4 :A
- جریان بار اسمی DC 0,58 :A
- ولتاژ اسمی: 24 ولت
- تعداد قطب: 4
- محدوده دمای مجاز، حداکثر: 80 درجه سانتی گراد
- محدوده دمای مجاز، حداقل: -40 درجه سانتی گراد
- ترمینال سیستم: پلاگین
- سطح حفاظت @ C1:
<65 V
- سطح حفاظت سیم-ارت: <800 ولت
- سیم سیم سطح حفاظت: <55 ولت
- درجه حفاظت: IP20
- اکران: مستقیم
- مقاومت سری در هر سیم: 2,35 Ω ± 5 %
- اتصال محافظ موجود است: بله
- سیگنال دهی در دستگاه قابل خواندن است: بله
- SPD به IEC 61643-21: کلاس I+II+III / D1+C2+C1
- تماس با مخابرات: خیر
- استاندارد تست: IEC 61643-21
- جریان تخلیه کل (10/350): D1: 2 kA
- جریان تخلیه کل (8/20): 10 کیلو آمپر
جهت اطلاعات بیشتر و ثبت سفارش با مجموعه نگار صنعت ماهان تماس حاصل فرمایید.
