توضیحات

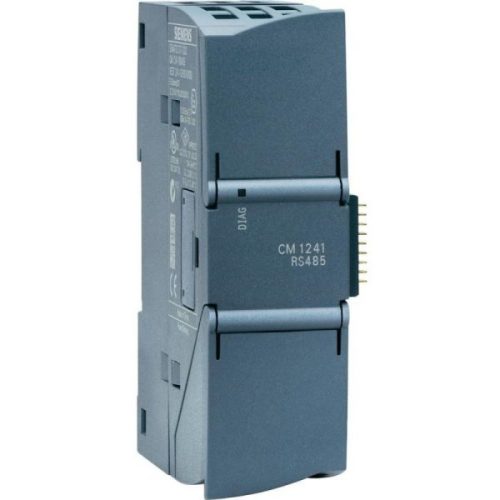

PLC زیمنس کد 6ES7241-1CH32-0XB0
PLC زیمنس کد 6ES7241-1CH32-0XB0:
بررسی اجمالی
برای تبادل سریع و با کارایی بالا داده های سریال از طریق اتصال نقطه به نقطه
پروتکل های اضافی نیز می توانند بارگیری شوند
پارامترسازی ساده با STEP 7 Basic
کاربرد
ماژول های ارتباطی CM 1241 برای تبادل سریع و با کارایی بالا داده های سریال از طریق اتصال نقطه به نقطه استفاده می شوند.
اتصال نقطه به نقطه ممکن است، به عنوان مثال:
سیستم های اتوماسیون SIMATIC S7 و سیستم های بسیاری از سازندگان دیگر
چاپگرها
کنترل ربات
مودم ها
اسکنرها
بارکدخوان ها و غیره
عملکرد PLC زیمنس کد ۶ES7241-1CH32-0XB0:
پروتکل های استاندارد زیر در ماژول های ارتباطی CM 1241 موجود است:
ASCII:
برای اتصال به سیستم های شخص ثالث با پروتکل های انتقال ساده، به عنوان مثال. پروتکل هایی با کاراکترهای شروع و پایان یا با کاراکترهای بررسی بلوک.
مدباس:
برای ارتباط طبق پروتکل Modbus با فرمت RTU:
Modbus Master:
رابط Master-Slave با SIMATIC S7 به عنوان Master.
Modbus Slave:
رابط master-slave با SIMATIC S7 به عنوان Slave.
پروتکل درایو USS:
دستورالعمل های اتصال درایوهای پروتکل USS به ویژه پشتیبانی می شوند.
سپس امکان کنترل این درایوها و خواندن و نوشتن پارامترها وجود دارد.
درایورهای بیشتری برای دانلود نیز موجود است.
پارامترسازی
پارامترسازی ماژول ارتباطی CM 1241 با STEP 7 Basic بسیار کاربرپسند و ساده است:
کاربر ویژگی های ماژول را از طریق یک محیط پارامتریکاسیون ادغام شده در STEP 7 Basic اختصاص می دهد،
درایورهای پروتکل پیاده سازی شده که استفاده می شوند.
ویژگی های خاص راننده که استفاده می شود.
اطلاعات کلی
نامگذاری نوع محصول CM 1241 RS 422 / 485
ولتاژ تغذیه
مقدار نامی (DC) 24 ولت
محدوده مجاز، حد پایین (DC) 20.4 ولت
محدوده مجاز، حد بالایی (DC) 28.8 ولت
جریان ورودی
مصرف فعلی، حداکثر ۲۲۰ میلی آمپر؛ از اتوبوس backplane 5 ولت DC
تخلیه قدرت
تخلیه توان، تایپ ۱.۱ وات
ابعاد
عرض ۳۰ میلی متر
ارتفاع ۱۰۰ میلی متر
عمق ۷۵ میلی متر
وزن، تقریبا ۱۵۵ گرم
