توضیحات

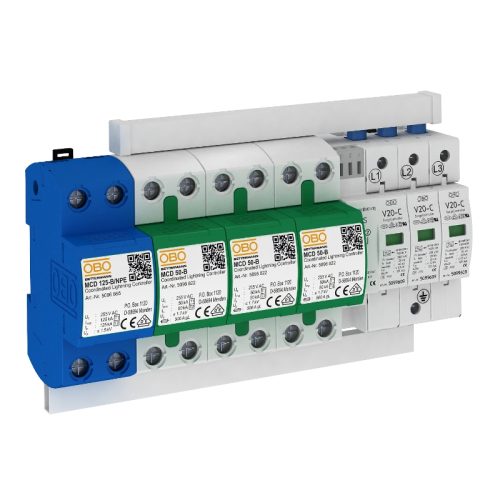

سرج ارستر، صاعقه گیر و برق گیر نوع 1+2 کد 5089763
- ظرفیت مهار 100 kA 10/350 µs، تست BET
- از قبل نصب و برای اتصال آماده‌است. از جمله پل های اتصال، پایانه‌های اتصال برچسب دار
- دارای سیگنال دهی از راه دور و تماس NO بدون پتانسیل برای نظارت بر عملکرد
- برای استفاده در سیستم شبکه TN-S و TT
توجه: حداکثر فیوز پشتیبان (فقط اگر قبلاً در شبکه نصب نشده باشد لازم است) 125 A gL/gG.

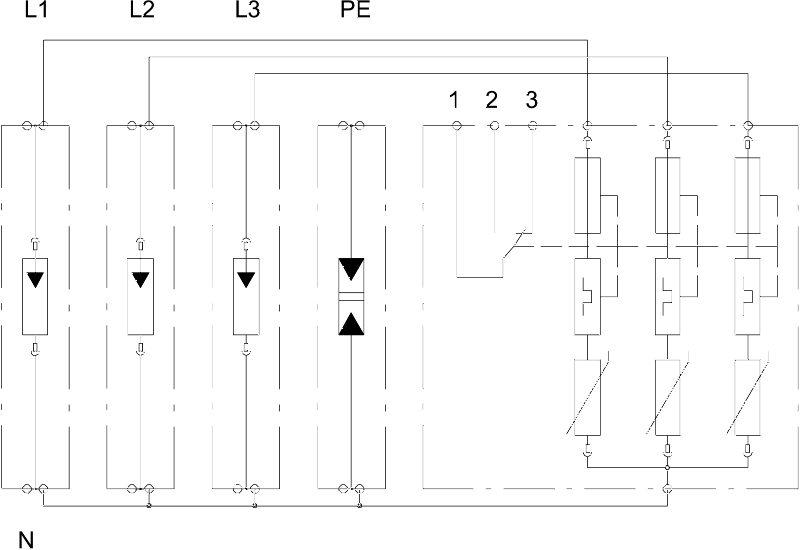

گزینه های اتصال کد 5089763
| جریان سرج ارستر (8/20 µs) [مجموع] | 100 kA |
|---|---|
| منفجر کردن | no |
| سطح مقطع هادی، صلب (تک سیم/چند سیم)، حداکثر. | 50 mm² |
| سطح مقطع هادی، صلب (تک سیم/چند سیم)، حداقل | 10 mm² |
| CO₂ Footprint (GWP) Cradle-to-Gate | 8,3453 kg CO₂e / 1 Piece |

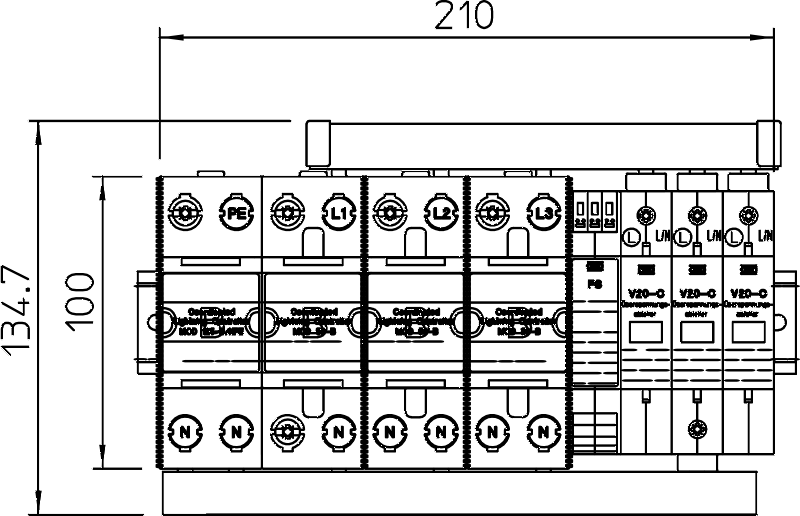

| ابعاد | 255V |
| ظرفیت خاموش کردن فعلی (eff) را دنبال کنید [N-PE] | 25 kA |
| نوع نصب | DIN rail 35 mm |
| منطقه حفاظت از صاعقه LPZ | 0→2 |
| جریان موج صاعقه (10/350 میکرو ثانیه) | 50 kA |
| جریان برق صاعقه (10/350) | 100 kA |
| حداکثر حفاظت از جریان اضافه در سمت شبکه | 125 |
| حداکثر فیوز پشتیبان | 125 A |
| حداکثر ولتاژ پیوسته (L-N) | 255 V |
| حداکثر ولتاژ پیوسته (N-PE) | 255 V |
| حداکثر ولتاژ پیوسته AC | 255 V |
| حداکثر جریان تخلیه (8/20 میکرو ثانیه) | 100 kA |
|---|---|
| فرم شبکه | Other |
| جریان تخلیه اسمی (8/20 میکرو ثانیه) | 50 kA |
| ولتاژ نامی AC (50/60 هرتز) | 230 V |
| دمای عملیاتی، حداکثر | 85 °C |
| دمای عملیاتی، حداقل | -40 °C |
| نسخه قطبی | 3+N/PE |
| رتبه حفاظتی | IP20 |
| سیگنال دهی از راه دور | yes |
| زمان پاسخگویی | <25 ns |
| مقاومت در برابر اتصال کوتاه | 25 kA |
| مقاومت در برابر اتصال کوتاه حداکثر حفاظت از جریان اضافه در سمت شبکه | 25 kA |
| سیگنال دهی در دستگاه | Visual |
| SPD to EN 61643-11 | Type 1+2 |
| SPD to IEC 61643-1 | Class I+II |
| Version for | 3+1-pole with FS; 255 V |
جهت اطلاعات بیشتر و ثبت سفارش با مجموعه نگار صنعت ماهان تماس حاصل فرمایید.
