توضیحات

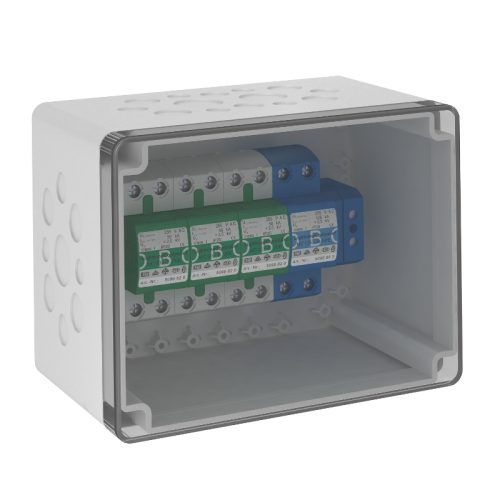

سرج ارستر تایپ ۱ مدل VG 4-B TNS+TT کد ۵۰۸۹۲۰۰
VG housing with MC 50-B/3+1
VG…: Lightning arrestor system solution Type 1 (Class B) to DIN EN 61643-11.
• LightningController MC 50-B/VDE and MC 125-B/NPE installed in insulating housing IP 65, sealable housing
• Pulsed current 100 kA 10/350 µs BET-tested
• Conforms to requirements of VDN Directive, 2nd Edition 2004
• Protection level • Enclosed, non-extinguishing discharge gap
• Suitable for TNS and TT network systems
Application example: the system solution is used in the pre-meter area according to VDN Directive, 2nd Edition 2004.
توضیحات تکمیلی
| وزن | 2900 g |
|---|---|
| ابعاد | 300 × 300 × 170 cm |
| کد محصول | 5089200 |
| مدل | VG 4-B TNS+TT |
| حداکثر ولتاژ پیوسته (V) (AC) | – |
| مدل پل | – |
| تائیدیه | – |
| جریان تخلیه کل سوییچینگ(8/20) (kA) | 125 |
| سطح مقطع عرضی کابل, انعطاف‌پذیر (ریز - سیم) | – |
| عملکرد کانال Ansi / EA | – |
| عملکرد کانال ISO / IEC | – |
| سطح حفاظت از ولتاژ ترکیبی [L - PE] | – |
| سطح مقطع کابل خشک | 10-50 |
| سطح مقطع کابل قابل انعطاف | 10-25 |
| سطح مقطع کابل چند رشته | 10-35 |
| سیستم اتصال | – |
| Division unit TE (17.5 mm) | 8 |
| نحوه اتصال | – |
| تأییدیه EX | – |
| ظرفیت قطع جریان دنباله ای (eff] (N-PE] | 25 |
| محدوده فرکانس (MHz) | – |
| سیگنال کنتاکت | دارد |
| جنس بدنه | – |
| جریان تخلیه صاعقه(10/350) (kA) | 50 |
| قابلیت تحمل حداکثر جریان ضربه ای پایدار بین سیم و زمین | – |
| قابلیت تحمل حداکثر جریان ضربه ای پایدار بین سیم و سیم | – |
| Insertion loss | – |
| نوع نصب | – |
| ناحیه حفاظتی | 1→0 |
| حداکثر ولتاژ عملیاتی پیوسته | – |
| حداکثر جریان فیوز پشتیبان | – |
| بیشترین جریان فیوز پشتیبان (A) | -, 500 |
| ماکزیمم ولتاژ پیوستهv) AC) | – |
| نحوه نصب | – |
| ماکزیمم جریان تخلیه سوییچینگ (8/20) (kA) | – |
| ماکزیمم ولتاژ پیوستهv) DC) | – |
| نحوه نصب | – |
| ولتاژ اسمی(V) | 230 |
| جریان اسمی تخلیه سوییچینگ(8/20) (kA) | 50 |
| جریان اسمی تخلیه سوییچینگ(8/20) (kA) | – |
| ولتاژ اسمی (V) | – |
| تعداد پل ها | – |
| محدوده دما عملیاتی | – |
| Protection level | – |
| سطح حفاظت ولتاژ [L-N] | – |
| سطح حفاظت ولتاژ (N-PE) | – |
| Protection level wire-earth | – |
| Protection level wire-wire | – |
| درجه حفاظت | IP54 |
| جریان نامی (A) | – |
| Residual voltage [L-N] @ 1 kA | – |
| Residual voltage [L-N] @ 5 kA | – |
| Response time | – |
| Return loss | – |
| مقطع عرضی کابل جامد (تک / چند رشته) | – |
| Series resistance per wire | – |
| اتصال محافظ | – |
| دسترسی اتصال محافظ | – |
| ظرفیت قطع جریان دنباله ای | – |
| دسته بندی بر اساس استاندارد EN ۶۱۶۴۳-۱۱ | Type 1 |
| دسته بندی بر اساس استاندارد IEC ۶۱۶۴۳-۱۱ | Class I |
| دسته بندی بر اساس استاندارد UL 1449 | – |
| محدوده دما | 85+-40- |
| استاندارد تست | – |
| جریان تخلیه کل سوییچینگ(8/20) (kA) | – |
| جریان کل تخلیه صاعقه(10/350) (kA) | 125 |
| ولتاژ نامی (v) | – |
| Voltage protection level | – |
| Wave resistance | – |
| طبقه بندی | – |
| میزان آمپر | – |
| ولتاژ قطع | – |
| ظرفیت قطع جریان دنباله ای | 12.5 |
