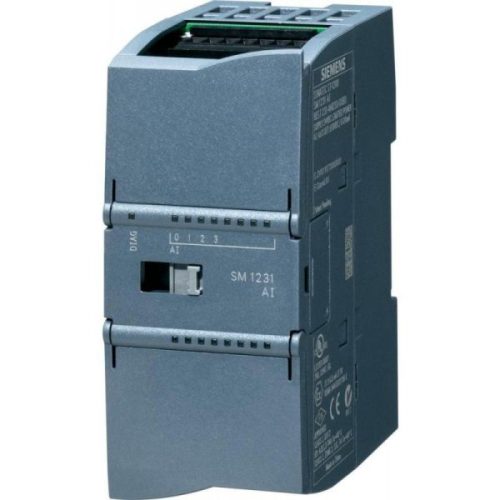

PLC زیمنس کد ۶ES7231-4HD32-0XB0
PLC زیمنس کد ۶ES7231-4HD32-0XB0:
بررسی اجمالی
ورودی های آنالوگ برای SIMATIC S7-1200
زمان تبدیل بسیار کوتاه
برای اتصال سنسورهای آنالوگ بدون تقویت کننده اضافی
برای حل وظایف اتوماسیون حتی پیچیده تر
کاربرد
ماژول های سیگنال ورودی آنالوگ SM 1231 امکان اتصال کنترل کننده به سیگنال های آنالوگ فرآیند را فراهم می کند.
این به کاربران مزایای زیر را ارائه می دهد:
سازگاری بهینه:
با استفاده از ماژول‌های سیگنال آنالوگ، کاربران می‌توانند کنترل‌کننده‌های خود را حتی برای کارهای پیچیده‌تر به‌طور بهینه تطبیق دهند
اتصال مستقیم سنسورها:
حداکثر وضوح ۱۴ بیت و محدوده های ورودی مختلف امکان اتصال سنسورها را بدون تقویت کننده اضافی فراهم می کند
انعطاف پذیری:
اگر کار متعاقباً گسترش یابد، کنترلر را می توان ارتقا داد. به روز رسانی برنامه کاربر بسیار ساده است
طرح
ماژول های سیگنال همان ویژگی های طراحی دستگاه های اصلی را دارند.
نصب بر روی ریل DIN:
ماژول ها روی ریل کنار CPU در سمت راست قرار می گیرند و به صورت الکتریکی و مکانیکی به یکدیگر و به CPU توسط مکانیزم اسلاید یکپارچه متصل می شوند.
نصب مستقیم:
نصب افقی یا عمودی بر روی ریل DIN یا نصب مستقیم در کابینت با استفاده از تیغه های یکپارچه.
عملکرد PLC زیمنس کد ۶ES7231-4HD32-0XB0:
ماژول های سیگنال ورودی آنالوگ SM 1231 سیگنال های آنالوگ را از فرآیند به سیگنال های دیجیتال برای پردازش داخلی توسط کنترلر SIMATIC S7-1200 تبدیل می کند.
اطلاعات کلی
نامگذاری نوع محصول SM 1231، AI 4×۱۳ بیت
ولتاژ تغذیه
مقدار نامی (DC) 24 ولت
جریان ورودی
مصرف جاری، نوع ۴۵ میلی آمپر
از گذرگاه backplane 5 ولت DC، نوع. ۸۰ میلی آمپر
از دست دادن قدرت
از دست دادن توان، تایپ ۱.۵ وات
ورودی های آنالوگ
تعداد ورودی آنالوگ ۴; ورودی های دیفرانسیل جریان یا ولتاژ
ولتاژ ورودی مجاز برای ورودی ولتاژ (تخریب حد)، حداکثر ۳۵ V
جریان ورودی مجاز برای ورودی جریان (تخریب حد)، حداکثر ۴۰ میلی آمپر
حداکثر زمان چرخه (همه کانال ها) ۶۲۵ میکروثانیه
ابعاد
عرض ۴۵ میلیمتر
ارتفاع ۱۰۰ میلی متر
عمق ۷۵ میلی متر
وزن، تقریبا ۱۸۰ گرم
